علت آب دادن چیلر و راه حل رفع مشکل نشتی (راهنمای جامع و تخصصی)
علت اصلی آب دادن چیلر معمولاً به چند عامل کلیدی برمی گردد که مهم ترین آن ها نشتی در لوله ها و اتصالات، خرابی مکانیکال سیل پمپ سیرکولاسیون، گرفتگی مسیر درین (تخلیه)، ترک خوردگی کویل های اواپراتور یا کندانسور، نشت گاز مبرد که منجر به یخ زدگی و ذوب شدن متعاقب آن می شود، و تعریق سطحی ناشی از عایق بندی نامناسب است. برای رفع این مشکل، ابتدا باید محل دقیق نشتی و نوع مایع خارج شده (آب شفاف یا مایع روغنی) شناسایی شود. در حالی که برخی موارد مانند گرفتگی درین یا شل بودن اتصالات توسط کاربر قابل بررسی و رفع است، تعمیرات تخصصی مانند تعویض مکانیکال سیل، جوشکاری کویل ها یا شارژ گاز مبرد حتماً باید توسط تکنسین مجرب انجام شود تا از آسیب های جدی تر و پرهزینه به کمپرسور جلوگیری گردد.
علت های اصلی آب دادن و نشتی چیلر

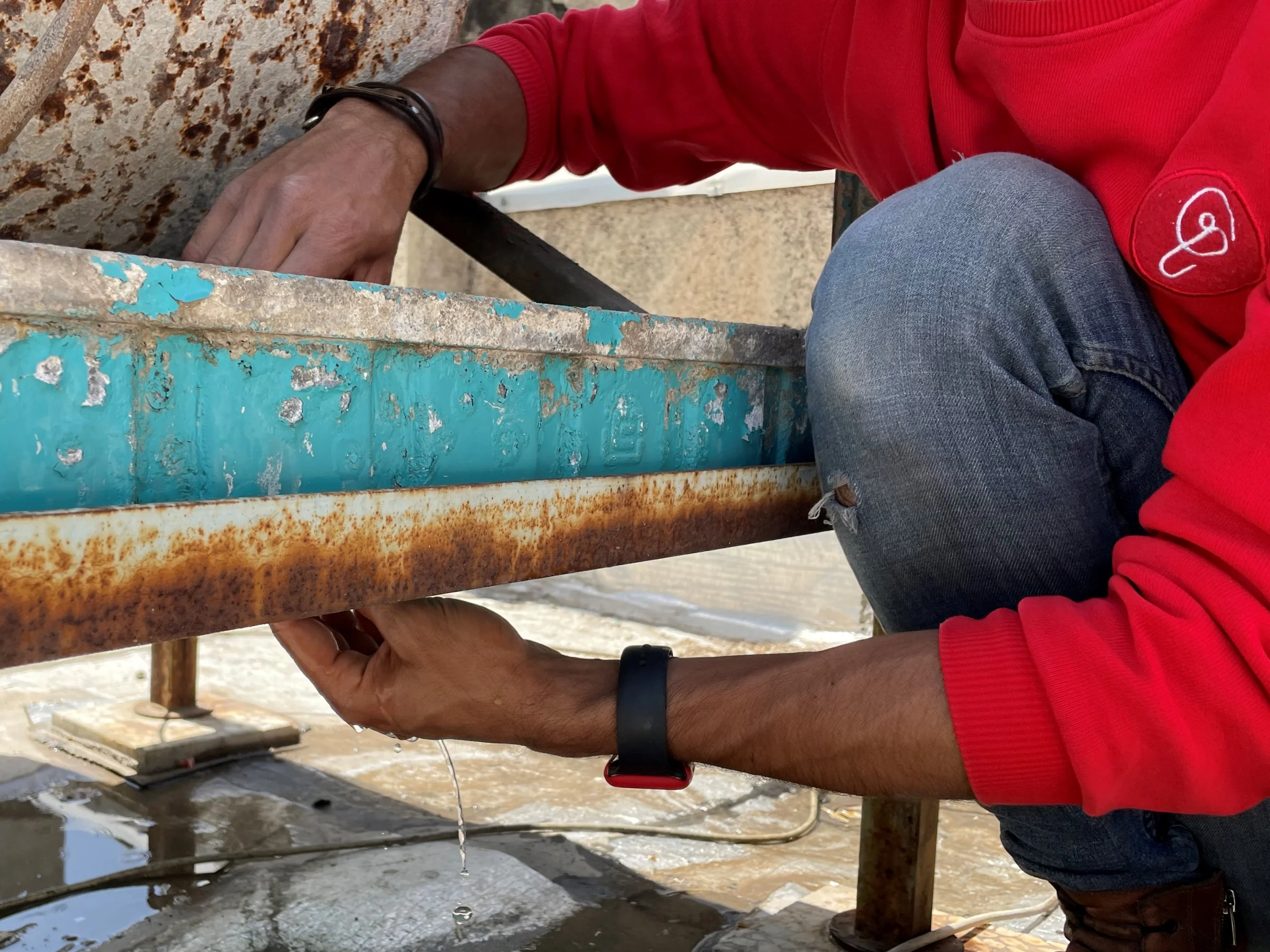

1. نشتی در لوله ها و اتصالات سیستم
اولین و رایج ترین دلیل آب دادن چیلر، وجود نشتی در شبکه لوله کشی و اتصالات دستگاه است. با گذشت زمان، لوله های مسی یا فولادی ممکن است دچار خوردگی، زنگ زدگی یا ترک های ریز شوند. علاوه بر این، اتصالات پیچی یا فلنجی ممکن است بر اثر لرزش های مداوم دستگاه شل شوند یا واشر های آب بندی آن ها خاصیت ارتجاعی خود را از دست بدهند. حتی یک ترک بسیار کوچک در مسیر گردش آب یا مبرد می تواند منجر به چکه کردن مداوم و کاهش فشار سیستم شود.
- بررسی بصری دقیق تمام مسیر لوله ها، شیر آلات و پمپ برای یافتن آثار رطوبت یا زنگ زدگی.
- سفت کردن احتیاطی اتصالات شل شده با آچار مناسب، بدون اعمال فشار بیش از حد که باعث هرز شدن رزوه ها شود.
- تعویض واشر ها و اورینگ های فرسوده و استفاده از چسب های آب بندی مخصوص فقط به عنوان راه حل موقت تا زمان تعمیر اصلی.
2. خرابی مکانیکال سیل پمپ سیرکولاسیون
پمپ سیرکولاسیون وظیفه گردش مایع خنک کننده (آب یا محلول گلیکول) را در مدار چیلر بر عهده دارد. مهم ترین قطعه آب بندی در این پمپ، مکانیکال سیل (Mechanical Seal) نام دارد که وظیفه جلوگیری از نشت سیال از محل عبور شفت چرخان را دارد. خرابی مکانیکال سیل به دلایلی مانند کارکرد خشک پمپ، وجود ذرات معلق و رسوب در آب، یا استهلاک طبیعی در طول زمان رخ می دهد. وقتی این قطعه آسیب ببیند، آب به صورت قطره قطره یا جاری از اطراف شفت پمپ به بیرون نشت می کند.
راه حل این مشکل، تعویض مکانیکال سیل توسط تکنسین متخصص است. در مواردی که شفت پمپ نیز بر اثر نشتی طولانی مدت دچار خوردگی شده باشد، ممکن است نیاز به تعویض کامل پمپ سیرکولاسیون باشد.
3. گرفتگی یا شیب نامناسب لوله درین (تخلیه)
در فرآیند سرمایش، رطوبت موجود در هوای اطراف کویل های سرد اواپراتور تقطیر شده و به آب تبدیل می شود. این آب باید در سینی تخلیه جمع شده و از طریق لوله درین به خارج هدایت شود. رایج ترین علت سرریز شدن آب از چیلر، گرفتگی این لوله به دلیل تجمع گرد و غبار، لجن، جلبک یا رسوبات آهکی است. همچنین، اگر لوله درین شیب کافی به سمت خروجی نداشته باشد، آب در مسیر مانده و سرریز می کند.
- باز کردن مسیر لوله درین با استفاده از فشار آب یا سیم های انعطاف پذیر مخصوص.
- شستشوی سینی تخلیه با محلول های ضدعفونی کننده رقیق برای جلوگیری از رشد مجدد جلبک ها.
- اصلاح شیب لوله تخلیه تا اطمینان حاصل شود که آب به راحتی و بدون تجمع خارج می شود.
4. ترک خوردگی کویل های اواپراتور یا کندانسور
کویل های اواپراتور و کندانسور قلب تبادل حرارتی چیلر هستند. این کویل ها معمولاً از مس یا آلومینیوم ساخته می شوند و در معرض فشار و دمای متغیر قرار دارند. یکی از دلایل اصلی نشتی در این بخش، یخ زدگی شدید اواپراتور است. وقتی آب درون لوله های کویل یخ می زند، حجم آن افزایش یافته و باعث ایجاد ترک های ریز در فلز می شود. با ذوب شدن یخ، آب از این ترک ها به بیرون نشت می کند. در چیلر های آب خنک، خوردگی شیمیایی یا رسوب گرفتگی شدید نیز می تواند دیواره لوله های کندانسور را سوراخ کند.
5. نشت گاز مبرد و یخ زدگی متعاقب آن
نشت گاز مبرد (فریون) به خودی خود باعث خروج آب نمی شود، اما یک علت غیرمستقیم و بسیار شایع است. وقتی مقدار گاز مبرد در سیستم کاهش می یابد، فشار و دمای تبخیر در اواپراتور به شدت افت می کند. این افت دما باعث می شود رطوبت هوا روی کویل ها یخ بزند. وقتی چیلر خاموش می شود یا وارد سیکل دیفراست (برفک زدایی) می شود، این حجم عظیم یخ ذوب شده و آب زیادی تولید می کند که از سینی تخلیه سرریز می کند. بسیاری از کاربران این آب را به اشتباه نشتی لوله آب می دانند، در حالی که ریشه مشکل، نشت مبرد است.
هشدار ایمنی: هرگز بدون قطع کامل منبع برق و اطمینان از تخلیه فشار سیستم، اقدام به باز کردن اتصالات یا تعمیر پمپ و کمپرسور نکنید. نشت مبرد می تواند برای سلامتی خطرناک باشد و تماس با قطعات تحت فشار آسیب جدی وارد می کند.
6. عملکرد نادرست شیر اطمینان (Relief Valve)
شیر اطمینان یک قطعه حیاتی برای محافظت از چیلر در برابر افزایش فشار بیش از حد مجاز است. اگر فشار سیستم به هر دلیلی (مانند خرابی ترموستات یا انسداد مسیر) بالا برود، این شیر باز شده و مقداری از آب یا مبرد را تخلیه می کند. گاهی اوقات وجود رسوبات یا ذرات معلق باعث می شود شیر اطمینان به درستی بسته نشود و به صورت مداوم چکه کند. راه حل، بررسی فشار سیستم و در صورت خرابی قطعه، تعویض فوری شیر اطمینان با نمونه استاندارد و هم اندازه است.
7. تعریق سطحی (Condensation) ناشی از ضعف عایق بندی
همیشه آبی که در زیر چیلر دیده می شود ناشی از نشتی داخلی نیست. پدیده تعریق یا کندانس زمانی رخ می دهد که سطح لوله های حاوی آب سرد، دمایی پایین تر از نقطه شبنم هوای محیط داشته باشد. اگر عایق های فومی یا لاستیکی دور لوله ها پاره، نازک یا کاملاً جدا شده باشند، رطوبت هوای محیط روی لوله های سرد متراکم شده و به صورت قطرات آب به پایین می چکد. این مشکل با تعویض یا ترمیم عایق بندی لوله ها و بهبود تهویه محیط موتورخانه حل می شود.
جدول مقایسه سریع علت و راه حل نشتی چیلر
| علت نشتی | علائم ظاهری | راه حل اولیه |
|---|---|---|
| نشتی لوله و اتصالات | قطرات آب شفاف، زنگ زدگی روی اتصالات | سفت کردن اتصالات یا تعویض واشر |
| خرابی مکانیکال سیل پمپ | نشت آب از اطراف شفت چرخان پمپ | تعویض مکانیکال سیل توسط تکنسین |
| گرفتگی لوله درین | سرریز شدن آب از سینی تخلیه اواپراتور | باز کردن مسیر با فشار آب یا سیم نرم |
| نشت گاز مبرد | یخ زدگی شدید کویل ها و آب شدن ناگهانی | نشت یابی با دستگاه و شارژ گاز مبرد |
| تعریق سطحی | قطرات آب روی بدنه لوله های عایق نشده | ترمیم یا تعویض عایق لوله ها |
مراحل عیب یابی اولیه توسط کاربر
قبل از تماس با تعمیرکار، انجام چند مرحله ساده می تواند به شناسایی سریع تر مشکل کمک کند و حتی در موارد جزئی، مشکل را به طور کامل برطرف نماید:
- محل دقیق نشتی را پیدا کنید: آیا آب از زیر پمپ می آید، از اتصالات لوله یا از سینی زیر اواپراتور؟
- نوع مایع را بررسی کنید: آب شفاف و بی بو معمولاً مربوط به مدار آب یا تعریق است. مایع روغنی یا با بوی شیمیایی نشانه نشت مبرد یا روغن کمپرسور است.
- چیلر را خاموش کنید: برای جلوگیری از آسیب بیشتر به قطعات الکتریکی و حفظ ایمنی، دستگاه را از برق بکشید.
- سینی تخلیه و لوله درین را بررسی کنید: اگر گرفتگی قابل مشاهده ای وجود دارد، سعی کنید آن را برطرف کنید.
- علائم یخ زدگی را چک کنید: اگر کویل ها یخ زده اند، اجازه دهید به طور طبیعی آب شوند و هرگز با ابزار تیز به یخ ها ضربه نزنید.
اقدامات پیشگیرانه برای جلوگیری از نشتی آب چیلر
بهترین راه برای مقابله با آب دادن چیلر، اجرای برنامه نگهداری و سرویس دوره ای است. سرویس سالیانه توسط تکنسین مجرب شامل بررسی فشار مبرد، تست عملکرد مکانیکال سیل، شستشوی شیمیایی کویل ها و اطمینان از سالم بودن عایق بندی لوله ها است. این اقدامات نه تنها از نشتی جلوگیری می کند، بلکه عمر مفید دستگاه را به طور چشمگیری افزایش می دهد و مصرف انرژی را بهینه می سازد.
پرسش های متداول
آیا آب دادن چیلر خطرناک است؟
بله، نشتی آب می تواند باعث اتصالی الکتریکی، خوردگی قطعات فلزی و لغزندگی محیط شود. اگر نشتی مربوط به مبرد باشد، خطر استنشاق گاز های سمی و آسیب جدی به کمپرسور وجود دارد و باید فوراً بررسی شود.
چگونه تفاوت نشتی آب و تعریق را تشخیص دهیم؟
اگر قطرات آب روی سطح خارجی لوله هایی تشکیل شود که عایق آن ها آسیب دیده است و با خشک کردن سطح، دوباره به سرعت قطرات جدید تشکیل می شوند، این پدیده تعریق است. اما اگر آب از محل اتصالات، پمپ یا زیر سینی تخلیه چکه کند، نشان دهنده نشتی واقعی است.
هزینه تعمیر نشت آب چیلر چقدر است؟
هزینه تعمیر کاملاً به علت مشکل بستگی دارد. برطرف کردن گرفتگی درین هزینه بسیار کمی دارد، اما تعویض مکانیکال سیل پمپ، جوشکاری کویل اواپراتور یا شارژ گاز مبرد هزینه های بالاتری دارد که نیاز به بازدید حضوری و برآورد دقیق تکنسین دارد.
هر چند وقت یکبار باید چیلر را سرویس کنیم؟
توصیه می شود چیلر های تراکمی و جذبی حداقل دو بار در سال، یک بار قبل از شروع فصل گرم و یک بار در پایان آن، توسط سرویس کار مجرب بازدید و سرویس شوند تا از بروز مشکلاتی مانند نشتی و کاهش راندمان جلوگیری شود.
