بررسی تخصصی قطعات اصلی پرینتر سه بعدی

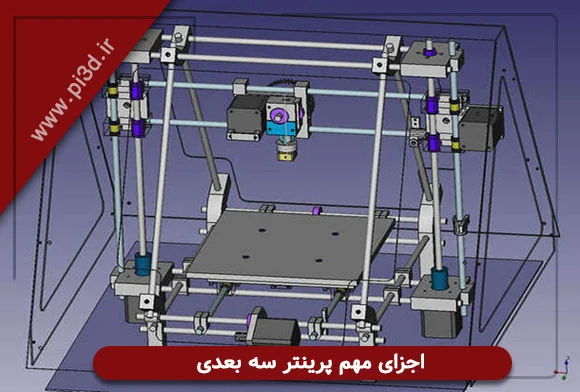

درک آناتومی و نحوه تعامل قطعات مختلف در یک پرینتر سه بعدی FDM (مدل سازی ته نشینی ذوب شده) کلید بهره برداری بهینه از این دستگاه است. هر قطعه وظیفه ای مشخص دارد و اختلال در عملکرد هر یک می تواند مستقیماً بر کیفیت نهایی قطعه چاپ شده تأثیر بگذارد. در ادامه به تشریح دقیق و فنی این اجزا می پردازیم.
بدنه و شاسی (Frame)
شاسی یا فریم، اسکلت اصلی دستگاه است که تمام قطعات دیگر بر روی آن سوار می شوند. این ساختار باید دارای سختی و پایداری بالایی باشد تا در برابر لرزش های ناشی از حرکت سریع موتور ها و تغییرات دمایی محیط مقاومت کند. پرینتر های صنعتی معمولاً از شاسی های تمام فلزی (آلومینیوم اکستروژن یا فولاد) استفاده می کنند، در حالی که مدل های خانگی ممکن است ترکیبی از پروفیل آلومینیومی و پنل های پلاستیکی یا ام دی اف داشته باشند. پایداری شاسی مستقیماً از پدیده ای به نام ringing یا ghosting (ایجاد امواج روی سطح چاپ) جلوگیری می کند.
موتور های پله ای (Stepper Motors)
موتور های پله ای مسئول ایجاد حرکت دقیق و کنترل شده در محور های X، Y و Z هستند. برخلاف موتور های معمولی که به صورت پیوسته می چرخند، این موتور ها با دریافت پالس های الکتریکی از برد کنترل، به صورت گام های زاویه ای بسیار کوچک (معمولاً 1.8 درجه به ازای هر گام) حرکت می کنند. این ویژگی به پرینتر اجازه می دهد تا موقعیت هد چاپ را با دقت میکرونی تعیین کند. در سیستم های حرکتی مدرن، استفاده از درایور های میکرو استیپینگ (Microstepping) این دقت را به مراتب افزایش می دهد.
اکسترودر (Extruder)
اکسترودر وظیفه کشیدن فیلامنت از رول و هل دادن آن با فشار یکنواخت به داخل هات اند را بر عهده دارد. این قطعه از یک موتور پله ای، یک چرخ دنده فشاری (Hobbed Gear) و یک بازوی فنری تشکیل شده است. اکسترودر ها به دو دسته اصلی تقسیم می شوند:
- سیستم مستقیم (Direct Drive): موتور اکسترودر دقیقاً روی هات اند نصب شده است. این طراحی مسیر فیلامنت را کوتاه کرده و کنترل بهتری روی مواد انعطاف پذیر مانند TPU فراهم می کند، اما وزن هد چاپ را افزایش می دهد.
- سیستم بادن (Bowden): موتور اکسترودر روی شاسی ثابت نصب شده و فیلامنت از طریق یک لوله تفلون (PTFE) به هات اند هدایت می شود. این طراحی وزن هد را کاهش داده و اجازه می دهد دستگاه با شتاب و سرعت بالاتری حرکت کند، اما ممکن است در چاپ مواد نرم با چالش مواجه شود.
هات اند (Hotend)
هات اند قلب فرآیند ذوب مواد است و از چند جزء حیاتی تشکیل شده است. نازل (Nozzle) که معمولاً از برنج، فولاد ضد زنگ یا ساپفیر ساخته می شود، مواد مذاب را خارج می کند. بلوک حرارتی (Heater Block) هیتر کارتریج را در خود جای داده و دما را به نازل منتقل می کند. هیت سینک (Heat Sink) با داشتن پره های خنک کننده و یک فن اختصاصی، از انتقال حرارت به بخش های بالایی و ذوب زودرس فیلامنت در داخل لوله جلوگیری می کند. ترمیستور (Thermistor) نیز دمای دقیق نازل را اندازه گیری و به صورت لحظه ای به برد کنترل گزارش می دهد تا دما در محدوده تنظیم شده باقی بماند.
صفحه ساخت یا بستر چاپ (Print Bed)
صفحه ساخت سطحی است که اولین لایه قطعه روی آن شکل می گیرد. چسبندگی مناسب این سطح برای جلوگیری از تاب برداشتن (Warping) و جابجایی قطعه حیاتی است. بسیاری از پرینتر های مدرن به صفحه ساخت گرم شونده (Heated Bed) مجهز هستند که با گرم کردن فیلامنت از پایین، تنش های حرارتی را کاهش می دهد. جنس این صفحات می تواند شیشه، آلومینیوم با روکش خاص، یا صفحات مغناطیسی با پوشش PEI باشد که تعادل عالی بین چسبندگی در دمای بالا و جدا شدن آسان در دمای اتاق فراهم می کنند.
برد کنترل (Controller Board)
برد کنترل یا مادربرد، مغز متفکر پرینتر سه بعدی است. این برد فایل های جی کد (G-code) دریافتی را پردازش کرده و دستورالعمل های دقیق زمانی و حرکتی را به موتور ها، هیتر ها و فن ها ارسال می کند. بردهای قدیمی تر 8 بیتی بودند، اما امروزه بردهای 32 بیتی با پردازنده های قدرتمندتر، حرکت های روان تر، پشتیبانی از سنسور های پیشرفته مانند leveling خودکار و قابلیت اتصال بی سیم (Wi-Fi) را ارائه می دهند.
منبع تغذیه و سیستم خنک کننده
منبع تغذیه (Power Supply) وظیفه تبدیل برق شهری به ولتاژ مستقیم (معمولاً 12 یا 24 ولت) مورد نیاز قطعات را دارد. پایداری این منبع برای جلوگیری از نوسانات دمایی و خطای موتور ها ضروری است. سیستم خنک کننده نیز شامل فن های متعددی است: یک فن برای خنک نگه داشتن هیت سینک هات اند، یک فن برای خنک کردن لایه های تازه چاپ شده فیلامنت (Part Cooling Fan)، و گاهی یک فن برای خنک کردن برد الکترونیکی و منبع تغذیه.

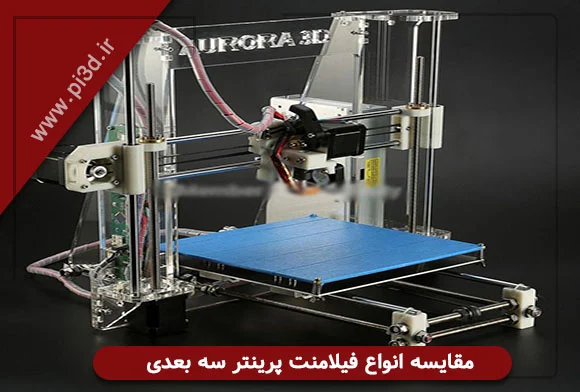

جدول مقایسه تخصصی فیلامنت های رایج
انتخاب ماده مصرفی مناسب به اندازه شناخت قطعات دستگاه اهمیت دارد. جدول زیر ویژگی های کلیدی رایج ترین فیلامنت ها را مقایسه می کند:
معرفی چند قطعه پرینتر سه بعدی محبوب در بازار
برای ارتقای دستگاه یا جایگزینی قطعات فرسوده، شناخت مدل های استاندارد و باکیفیت بازار ضروری است. در ادامه چند مورد از پرطرفدارترین قطعات با مشخصات فنی آورده شده است (قیمت ها تخمینی و بر اساس وضعیت بازار در سال 1405 است و ممکن است متغیر باشد):
هات اند مدل E3D V6
این مدل به عنوان یک استاندارد طلایی در صنعت پرینت سه بعدی FDM شناخته می شود. جنس نازل آن از برنج با کیفیت بالا است که انتقال حرارت عالی را فراهم می کند. این قطعه قابلیت رسیدن به دمای 280 درجه سانتی گراد را دارد و برای چاپ مواد مهندسی گزینه ای ایده آل است.
برد کنترل Creality Silent 4.2.2
این برد 32 بیتی با بهره گیری از درایور های TMC2208، صدای موتور های پله ای را به شکل محسوسی کاهش می دهد. پردازش سریع تر دستورات و پشتیبانی از فریم ور های جدید، آن را به یک ارتقای ضروری برای پرینتر های سری Ender تبدیل کرده است.
موتور پله ای NEMA 17
استاندارد ترین موتور حرکتی در پرینتر های سه بعدی خانگی و نیمه صنعتی. این موتور با زاویه گام 1.8 درجه و گشتاور نگهدارنده حدود 40 تا 50 نیوتن سانتی متر، دقت حرکتی بالا و قابلیت اطمینان طولانی مدت را تضمین می کند.
صفحه ساخت مغناطیسی PEI
این صفحات جایگزین مناسبی برای شیشه یا آلومینیوم ساده هستند. روکش PEI چسبندگی فوق العاده ای در دمای بالا ایجاد می کند و پس از خنک شدن صفحه، قطعه چاپ شده به راحتی و بدون نیاز به ابزار از آن جدا می شود.
نکات کلیدی نگهداری و عیب یابی قطعات
عملکرد بهینه پرینتر سه بعدی وابسته به نگهداری پیشگیرانه است. نادیده گرفتن این موارد می تواند منجر به خرابی قطعات گران قیمت یا شکست در چاپ شود.
هشدار های مهم نگهداری
- گرفتگی نازل (Clogging): شایع ترین مشکل که به دلیل استفاده از فیلامنت مرطوب، دمای نامناسب یا ذرات آلاینده رخ می دهد. تمیز کردن دوره ای نازل با سوزن مخصوص یا روش cold pull ضروری است.
- مشکلات چسبندگی بستر: اگر اولین لایه به درستی نچسبد، کل چاپ شکست می خورد. کالیبره کردن دقیق فاصله نازل تا بستر (Z-offset) و تمیز کردن سطح بستر با ایزوپروپیل الکل این مشکل را حل می کند.
- جابجایی لایه ها (Layer Shifting): این مشکل معمولاً ناشی از شل شدن تسمه ها، اصطکاک زیاد در محور های حرکتی یا تنظیم نادرست جریان موتور (Vref) است. سفت کردن تسمه ها و روغن کاری ریل ها یا لید اسکرو ها توصیه می شود.
پرسش های متداول درباره قطعات پرینتر سه بعدی
چرا کیفیت پرینتر سه بعدی به شدت به نوع فیلامنت وابسته است؟
فیلامنت ها خواص حرارتی و مکانیکی متفاوتی دارند. برای مثال، فیلامنت PLA در دمای پایین ذوب می شود و برای مدل های ساده مناسب است، در حالی که ABS نیاز به دمای بالاتر و محیط کنترل شده دارد اما قطعاتی مقاوم تر تولید می کند. استفاده از فیلامنت نامناسب می تواند باعث گرفتگی نازل یا جدا شدن قطعه از بستر شود.
آیا پرینتر های سه بعدی نیاز به نگهداری دوره ای خاصی دارند؟
بله، نگهداری منظم شامل تمیز کردن نازل و بستر چاپ، بررسی سفت بودن پیچ ها و تسمه ها، روغن کاری محور های حرکتی و به روز رسانی فریم ور دستگاه است. این کارها عمر مفید قطعات را افزایش داده و کیفیت چاپ را پایدار نگه می دارد.
چه عواملی باعث خراب شدن زودرس نازل پرینتر می شود؟
استفاده از فیلامنت های بی کیفیت حاوی ذرات سخت، تنظیم دمای بیش از حد بالا، و استفاده از فیلامنت های ساینده (مانند کامپوزیت های حاوی فیبر کربن یا چوب) بدون نازل های مقاوم (مثل فولاد ضد زنگ) از عوامل اصلی خرابی و گشاد شدن سوراخ نازل هستند.
شناخت دقیق قطعات پرینتر سه بعدی و نحوه تعامل آن ها با یکدیگر، اولین گام برای تسلط بر این فناوری است. چه قصد خرید اولین دستگاه خود را داشته باشید و چه بخواهید دستگاه فعلی خود را ارتقا دهید، این دانش به شما کمک می کند تا تصمیماتی هوشمندانه بگیرید، هزینه های نگهداری را کاهش دهید و در نهایت خروجی هایی با کیفیت حرفه ای تولید کنید.
