چطور رله هوشمند از دستگاه های شما در برابر نوسانات برق محافظت می کند؟



بله رله هوشمند به طور موثری از دستگاه های شما در برابر نوسانات برق محافظت می کند. این ابزارهای پیشرفته با پایش مداوم ولتاژ و جریان برق در صورت بروز هرگونه اختلال و نوسان غیرعادی به سرعت وارد عمل شده و با قطع جریان برق از آسیب رسیدن به تجهیزات الکترونیکی شما جلوگیری می کنند.

در ادامه این مقاله به بررسی دقیق تر عملکرد رله های هوشمند انواع نوسانات برق نحوه نصب و تنظیم آن ها و مزایا و محدودیت های استفاده از این تجهیزات حفاظتی خواهیم پرداخت. هدف ما ارائه یک راهنمای جامع و کاربردی است تا شما را با دانش کافی در زمینه حفاظت از دستگاه های الکترونیکی در برابر نوسانات برق مجهز کنیم.

نوسان برق چیست و چرا خطرناک است؟

نوسان برق به تغییرات ناگهانی و غیرمنتظره در ولتاژ یا جریان برق گفته می شود که می تواند به شکل افزایش ناگهانی ولتاژ (اضافه ولتاژ یا Surge) یا کاهش ناگهانی ولتاژ (افت ولتاژ یا Sag) رخ دهد. این نوسانات می توانند به دلایل مختلفی ایجاد شوند از جمله :

• صاعقه : برخورد صاعقه به شبکه برق می تواند باعث ایجاد اضافه ولتاژهای بسیار قوی و مخرب شود. این نوع نوسان برق اگرچه کمتر رایج است اما می تواند خسارات جبران ناپذیری به تجهیزات الکترونیکی وارد کند.
• روشن و خاموش شدن دستگاه های پرمصرف : روشن شدن ناگهانی دستگاه های پرمصرف مانند یخچال کولر گازی یا پمپ آب می تواند باعث ایجاد افت ولتاژ لحظه ای در شبکه برق شود. همچنین خاموش شدن این دستگاه ها می تواند منجر به اضافه ولتاژهای کوچک تر شود.
• مشکلات شبکه برق : اختلالات در شبکه برق سراسری از جمله قطعی و وصلی های ناگهانی مشکلات ترانسفورماتورها و خطوط انتقال می تواند عامل اصلی بروز نوسانات برق باشد.
• مشکلات داخلی ساختمان : سیم کشی نامناسب اتصالات شل و مشکلات مربوط به سیستم برق کشی داخلی ساختمان نیز می توانند به نوسانات برق دامن بزنند.

چرا نوسانات برق خطرناک هستند؟

نوسانات برق به ویژه اضافه ولتاژها می توانند آسیب های جدی و پرهزینه ای به دستگاه های الکترونیکی شما وارد کنند. این آسیب ها می توانند شامل موارد زیر باشند :

• سوختن قطعات الکترونیکی : اضافه ولتاژ می تواند باعث عبور جریان بیش از حد از قطعات حساس دستگاه ها مانند مدارهای مجتمع (IC) ترانزیستورها و خازن ها شده و آن ها را بسوزاند.
• خرابی تدریجی قطعات : نوسانات برق مداوم حتی اگر به سوختن قطعات منجر نشوند می توانند به مرور زمان باعث فرسودگی و کاهش عمر مفید قطعات الکترونیکی شوند.
• از دست رفتن اطلاعات : نوسانات برق می توانند باعث اختلال در عملکرد حافظه های کامپیوتر و سرورها شده و منجر به از دست رفتن اطلاعات مهم شوند.
• خطر آتش سوزی : در موارد شدید اضافه ولتاژ می تواند باعث گرم شدن بیش از حد سیم کشی و اتصالات شده و خطر آتش سوزی را افزایش دهد.

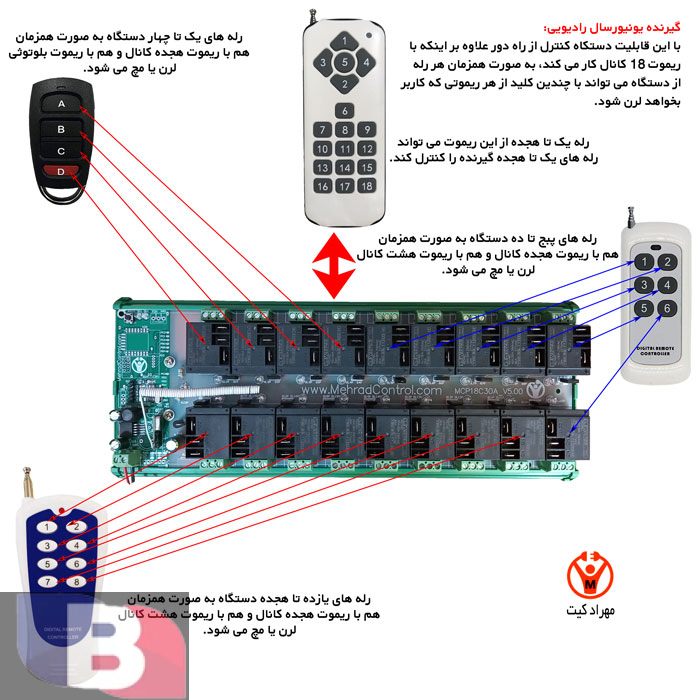

رله هوشمند چیست و چگونه کار می کند؟

رله هوشمند یک دستگاه الکترونیکی حفاظتی است که به منظور محافظت از تجهیزات الکترونیکی در برابر نوسانات برق طراحی شده است. این دستگاه ها با پایش مداوم ولتاژ و جریان برق ورودی در صورت تشخیص نوسان غیرعادی به سرعت جریان برق را قطع کرده و از رسیدن ولتاژ یا جریان نامناسب به دستگاه های متصل جلوگیری می کنند.

اجزای اصلی یک رله هوشمند :

• سنسور ولتاژ و جریان : این بخش وظیفه اندازه گیری ولتاژ و جریان برق ورودی را بر عهده دارد. سنسورها اطلاعات را به بخش پردازنده ارسال می کنند.
• پردازنده (میکروکنترلر) : مغز متفکر رله هوشمند است. پردازنده اطلاعات دریافتی از سنسورها را پردازش کرده و با مقادیر آستانه از پیش تعیین شده مقایسه می کند.
• مدار قطع و وصل (رله الکترومغناطیسی یا سوئیچ حالت جامد) : این بخش وظیفه قطع و وصل کردن جریان برق را بر عهده دارد. در صورت تشخیص نوسان پردازنده فرمان قطع را به این بخش ارسال می کند و جریان برق قطع می شود.
• نمایشگر و رابط کاربری (اختیاری) : برخی از رله های هوشمند دارای نمایشگر برای نمایش ولتاژ و جریان لحظه ای و رابط کاربری برای تنظیمات هستند.

مراحل عملکرد رله هوشمند در حفاظت از دستگاه ها :

1. پایش مداوم ولتاژ و جریان : رله هوشمند به طور پیوسته ولتاژ و جریان برق ورودی را اندازه گیری می کند.
2. مقایسه با مقادیر آستانه : پردازنده مقادیر اندازه گیری شده را با مقادیر آستانه از پیش تعیین شده (حداقل و حداکثر ولتاژ و جریان مجاز) مقایسه می کند. این مقادیر آستانه معمولاً توسط کاربر قابل تنظیم هستند.
3. تشخیص نوسان : اگر ولتاژ یا جریان از محدوده مجاز خارج شود (به عنوان مثال ولتاژ از حد مجاز بالاتر رود یا پایین تر بیاید) رله هوشمند نوسان برق را تشخیص می دهد.
4. قطع جریان برق : به محض تشخیص نوسان پردازنده فرمان قطع جریان برق را به مدار قطع و وصل ارسال می کند. مدار قطع و وصل به سرعت جریان برق را قطع کرده و از رسیدن ولتاژ یا جریان نامناسب به دستگاه های متصل جلوگیری می کند.
5. وصل مجدد جریان برق (به صورت خودکار یا دستی) : برخی از رله های هوشمند پس از رفع نوسان به صورت خودکار جریان برق را وصل می کنند. در برخی مدل ها وصل مجدد جریان برق به صورت دستی و توسط کاربر انجام می شود.

انواع رله هوشمند و کاربردهای آن ها

رله های هوشمند در انواع مختلفی با ویژگی ها و کاربردهای متفاوت طراحی و تولید می شوند. برخی از مهم ترین انواع رله های هوشمند عبارتند از :

• رله هوشمند اضافه ولتاژ (Overvoltage Relay) : این نوع رله برای محافظت در برابر اضافه ولتاژ طراحی شده است. در صورت افزایش ولتاژ برق از حد مجاز این رله جریان برق را قطع می کند. کاربرد اصلی آن حفاظت از دستگاه های حساس به ولتاژ مانند کامپیوترها تلویزیون ها و تجهیزات صوتی و تصویری است.
• رله هوشمند کم ولتاژ (Undervoltage Relay) : این رله برای محافظت در برابر افت ولتاژ طراحی شده است. در صورت کاهش ولتاژ برق از حد مجاز این رله جریان برق را قطع می کند. کاربرد اصلی آن حفاظت از موتورها پمپ ها و کمپرسورها است که افت ولتاژ می تواند به آن ها آسیب برساند.
• رله هوشمند اضافه جریان (Overcurrent Relay) : این رله برای محافظت در برابر اضافه جریان طراحی شده است. در صورت افزایش جریان برق از حد مجاز (مانند اتصال کوتاه یا بار اضافه) این رله جریان برق را قطع می کند. کاربرد اصلی آن حفاظت از سیم کشی و تجهیزات الکتریکی در برابر آسیب های ناشی از اضافه جریان است.
• رله هوشمند ترکیبی (Over/Undervoltage Relay) : این نوع رله ترکیبی از رله های اضافه ولتاژ و کم ولتاژ است و می تواند در برابر هر دو نوع نوسان ولتاژ محافظت کند. این نوع رله ها برای حفاظت جامع از دستگاه های الکترونیکی مناسب هستند.
• رله هوشمند قابل برنامه ریزی (Programmable Relay) : این نوع رله ها امکان تنظیم دقیق تر مقادیر آستانه و زمان های تاخیر را به کاربر می دهند. همچنین برخی از مدل های قابل برنامه ریزی دارای قابلیت های پیشرفته تری مانند ثبت رویدادها و ارتباط از راه دور هستند.
• رله هوشمند با قابلیت اتصال به شبکه (Smart Relay with Network Connectivity) : این رله ها می توانند از طریق شبکه های بی سیم یا سیمی به سیستم های مدیریت ساختمان یا اینترنت متصل شوند. این قابلیت امکان مانیتورینگ و کنترل از راه دور رله را فراهم می کند.

کاربردهای رله هوشمند :

• حفاظت از لوازم خانگی : یخچال تلویزیون ماشین لباسشویی ظرفشویی و سایر لوازم خانگی در برابر نوسانات برق.
• حفاظت از تجهیزات کامپیوتری و اداری : کامپیوترها سرورها چاپگرها اسکنرها و سایر تجهیزات اداری در برابر نوسانات برق و قطعی برق.
• حفاظت از تجهیزات صنعتی : موتورها پمپ ها کمپرسورها ماشین آلات صنعتی و سیستم های کنترل در برابر نوسانات برق و اضافه جریان.
• حفاظت از سیستم های روشنایی : چراغ ها لامپ ها و سیستم های روشنایی هوشمند در برابر نوسانات برق و اضافه ولتاژ.
• حفاظت از سیستم های امنیتی : دوربین های مداربسته سیستم های اعلام سرقت و دزدگیرها در برابر نوسانات برق و قطعی برق.

نحوه نصب و تنظیم رله هوشمند

نصب و تنظیم رله هوشمند معمولاً ساده است و نیاز به تخصص خاصی ندارد. با این حال رعایت نکات ایمنی و دستورالعمل های سازنده بسیار مهم است.

مراحل کلی نصب رله هوشمند :

1. انتخاب رله مناسب : با توجه به نوع دستگاه هایی که می خواهید محافظت کنید و نوع نوسانات برق رایج در منطقه خود رله هوشمند مناسب را انتخاب کنید. به ظرفیت جریان و ولتاژ رله توجه داشته باشید تا با نیاز دستگاه های شما همخوانی داشته باشد.
2. قطع جریان برق : قبل از شروع نصب حتماً جریان برق مدار را قطع کنید. برای این کار کلید اصلی برق ساختمان یا فیوز مربوطه را قطع کنید.
3. محل نصب رله : رله هوشمند را در مسیر ورودی برق به دستگاه های مورد نظر نصب کنید. معمولاً رله در تابلو برق یا جعبه تقسیم نصب می شود. در صورت استفاده از رله های پریزی می توانید آن ها را مستقیماً به پریز برق متصل کنید.
4. اتصال سیم کشی : سیم های فاز و نول ورودی برق را به ترمینال های ورودی رله هوشمند و سیم های فاز و نول خروجی رله را به ترمینال های خروجی متصل کنید. به قطبیت سیم ها توجه داشته باشید و سیم فاز را به ترمینال فاز و سیم نول را به ترمینال نول وصل کنید. در صورت وجود سیم ارت آن را نیز به ترمینال ارت رله متصل کنید.
5. تنظیم مقادیر آستانه : پس از نصب مقادیر آستانه ولتاژ و جریان رله را تنظیم کنید. این مقادیر باید با محدوده ولتاژ و جریان مجاز دستگاه های شما همخوانی داشته باشد. معمولاً مقادیر پیش فرض برای اکثر دستگاه های خانگی مناسب هستند اما می توانید آن ها را بر اساس نیاز خود تنظیم کنید.
6. تست عملکرد : پس از اتمام نصب و تنظیمات جریان برق را وصل کنید و عملکرد رله را تست کنید. برای این کار می توانید با استفاده از یک مولتی متر ولتاژ و جریان ورودی و خروجی رله را اندازه گیری کنید. همچنین می توانید با ایجاد نوسان مصنوعی (به عنوان مثال با روشن و خاموش کردن یک دستگاه پرمصرف) عملکرد رله در قطع و وصل جریان برق را بررسی کنید.

نکات مهم در نصب و تنظیم رله هوشمند :

• رعایت نکات ایمنی : همواره ایمنی را در اولویت قرار دهید و قبل از هرگونه اقدام جریان برق را قطع کنید. در صورت عدم اطمینان از توانایی خود در نصب رله از یک متخصص برقکار کمک بگیرید.
• مطالعه دفترچه راهنما : قبل از نصب و تنظیم رله دفترچه راهنمای محصول را به دقت مطالعه کنید و دستورالعمل های سازنده را دنبال کنید.
• انتخاب محل مناسب : رله را در محل خشک و خنک و دور از رطوبت و گرد و غبار نصب کنید.
• تنظیم دقیق مقادیر آستانه : مقادیر آستانه را به درستی تنظیم کنید. تنظیم مقادیر خیلی پایین می تواند باعث قطع شدن مکرر و بی مورد برق شود در حالی که تنظیم مقادیر خیلی بالا ممکن است محافظت کافی را فراهم نکند.
• بازرسی دوره ای : به صورت دوره ای عملکرد رله را بررسی کنید و از صحت عملکرد آن اطمینان حاصل کنید.

مزایا و محدودیت های استفاده از رله هوشمند

مزایای استفاده از رله هوشمند :

• محافظت از دستگاه ها در برابر نوسانات برق : مهم ترین مزیت رله هوشمند حفاظت موثر از دستگاه های الکترونیکی در برابر نوسانات برق است. این امر باعث افزایش طول عمر دستگاه ها و جلوگیری از هزینه های تعمیر و تعویض آن ها می شود.
• جلوگیری از آسیب های ناشی از اضافه ولتاژ و کم ولتاژ : رله های هوشمند می توانند در برابر انواع نوسانات ولتاژ از جمله اضافه ولتاژ و کم ولتاژ محافظت کنند.
• محافظت در برابر اضافه جریان و اتصال کوتاه (در برخی مدل ها) : برخی از رله های هوشمند علاوه بر نوسانات ولتاژ در برابر اضافه جریان و اتصال کوتاه نیز محافظت می کنند.
• کاهش خطر آتش سوزی : با جلوگیری از اضافه ولتاژ و اضافه جریان رله های هوشمند می توانند به کاهش خطر آتش سوزی ناشی از مشکلات الکتریکی کمک کنند.
• صرفه جویی در هزینه : با جلوگیری از آسیب به دستگاه ها و کاهش هزینه های تعمیر و تعویض رله های هوشمند می توانند به صرفه جویی در هزینه ها در بلندمدت کمک کنند.
• قابلیت تنظیم و انعطاف پذیری : رله های هوشمند قابلیت تنظیم دارند و می توان مقادیر آستانه و سایر تنظیمات آن ها را بر اساس نیاز کاربر تغییر داد.
• عملکرد سریع و خودکار : رله های هوشمند به صورت خودکار و بسیار سریع عمل می کنند و به محض تشخیص نوسان جریان برق را قطع می کنند.

محدودیت های استفاده از رله هوشمند :

• هزینه اولیه : رله های هوشمند نسبت به محافظ های ولتاژ ساده تر هزینه اولیه بیشتری دارند. با این حال با توجه به مزایای حفاظتی آن ها این هزینه در بلندمدت قابل توجیه است.
• نیاز به نصب : نصب رله هوشمند اگرچه معمولاً ساده است اما نیاز به کمی دانش فنی و دقت دارد. در صورت عدم اطمینان بهتر است از یک متخصص برقکار کمک بگیرید.
• عدم حفاظت در برابر قطعی کامل برق : رله های هوشمند تنها در برابر نوسانات ولتاژ و جریان محافظت می کنند و نمی توانند از دستگاه ها در برابر قطعی کامل برق محافظت کنند. برای حفاظت در برابر قطعی برق باید از منبع تغذیه بدون وقفه (UPS) استفاده کرد.
• ظرفیت محدود : هر رله هوشمند دارای ظرفیت جریان و ولتاژ محدودی است. باید رله ای را انتخاب کنید که ظرفیت آن با نیاز دستگاه های شما همخوانی داشته باشد.

نتیجه گیری

رله هوشمند یک ابزار حیاتی و کارآمد برای حفاظت از دستگاه های الکترونیکی در برابر نوسانات برق است. این دستگاه ها با پایش مداوم ولتاژ و جریان برق در صورت بروز نوسان به سرعت جریان برق را قطع کرده و از آسیب رسیدن به تجهیزات شما جلوگیری می کنند. استفاده از رله هوشمند می تواند به افزایش طول عمر دستگاه ها کاهش هزینه های تعمیر و تعویض و افزایش ایمنی سیستم برق کشی ساختمان کمک کند.

با توجه به مزایای فراوان رله های هوشمند و هزینه های گزاف تعمیر یا تعویض دستگاه های آسیب دیده در اثر نوسانات برق سرمایه گذاری در یک رله هوشمند مناسب یک اقدام هوشمندانه و مقرون به صرفه به شمار می رود. برای انتخاب بهترین رله هوشمند به نوع دستگاه های مورد نظر نوع نوسانات برق رایج در منطقه و بودجه خود توجه کنید و با مطالعه مشخصات فنی و مشاوره با متخصصان رله مناسب را انتخاب و نصب کنید.

پرسش و پاسخ

۱. آیا رله هوشمند همان محافظ ولتاژ است؟

خیر رله هوشمند و محافظ ولتاژ متفاوت هستند. محافظ ولتاژ معمولاً فقط از اضافه ولتاژ محافظت می کند و عملکرد آن ساده تر است. رله هوشمند پیشرفته تر بوده و می تواند از دستگاه ها در برابر انواع نوسانات برق از جمله اضافه ولتاژ کم ولتاژ و حتی اضافه جریان محافظت کند. همچنین رله های هوشمند معمولاً دارای قابلیت تنظیم و برنامه ریزی هستند که محافظ های ولتاژ ساده فاقد آن هستند.

۲. آیا برای محافظت از کل خانه به رله هوشمند نیاز است؟

بله برای حفاظت جامع از کل خانه در برابر نوسانات برق استفاده از رله هوشمند اصلی در تابلو برق توصیه می شود. این رله می تواند از تمامی مدارهای الکتریکی و دستگاه های متصل به آن ها در برابر نوسانات برق محافظت کند. علاوه بر رله اصلی می توانید از رله های پریزی برای حفاظت از دستگاه های حساس تر مانند کامپیوترها و تلویزیون ها به صورت جداگانه استفاده کنید.

۳. عمر مفید رله هوشمند چقدر است؟

عمر مفید رله هوشمند به عوامل مختلفی از جمله کیفیت ساخت شرایط محیطی و تعداد دفعات قطع و وصل بستگی دارد. به طور کلی رله های هوشمند با کیفیت بالا می توانند سال ها بدون مشکل کار کنند. برای افزایش عمر مفید رله آن را در محل مناسب نصب کنید و از رطوبت و گرد و غبار محافظت کنید. همچنین به صورت دوره ای عملکرد رله را بررسی کنید و در صورت مشاهده هرگونه مشکل آن را تعویض کنید.
