ورق عرشه گام 65 یا 75؟ مقایسه فنی و اقتصادی کامل
انتخاب بین ورق عرشه گام 65 و 75 میلی متر به طور مستقیم به دهانه تیرریزی، بارگذاری طراحی و بودجه پروژه شما بستگی دارد. به طور کلی ورق عرشه با گام 65 میلی متر برای دهانه های متداول و پروژه های مسکونی یا اداری با بارگذاری استاندارد گزینه ای بهینه و اقتصادی است. در حالی که گام 75 میلی متر به دلیل ارتفاع موج بیشتر، ممان اینرسی بالاتری ارائه می دهد و برای دهانه های بزرگ تر، سازه های صنعتی و پروژه هایی که نیاز به کاهش تعداد تیرهای فرعی دارند، انتخاب فنی تری محسوب می شود. در ادامه این مقاله تفاوت های دقیق فنی، وزن، مقدار مصرف بتن و هزینه های اجرایی هر دو نوع را به صورت کامل و مستند بررسی می کنیم تا بتوانید با اطمینان کامل بهترین گزینه را برای پروژه خود انتخاب کنید.
ورق عرشه فولادی چیست و گام به چه معناست
ورق عرشه فولادی که با نام متال دک نیز شناخته می شود، نوعی ورق گالوانیزه شکل دهی شده است که به عنوان قالب دائمی و همچنین میلگرد کششی مثبت در سقف های کامپوزیت عمل می کند. این ورق ها دارای موج های ذوزنقه ای شکل هستند که پس از بتن ریزی، درون بتن قفل شده و رفتار مرکب فولاد و بتن را ایجاد می کنند. این سیستم باعث می شود که سقف نهایی دارای وزن کمتر، سرعت اجرای بالاتر و مقاومت مناسبی در برابر بارهای ثقلی و جانبی باشد.
منظور از گام در ورق عرشه، فاصله افقی یا ارتفاع موج از کف ورق تا بالاترین نقطه ذوزنقه است. این پارامتر یکی از مهم ترین عوامل در تعیین ظرفیت باربری، میزان مصرف بتن و قیمت نهایی سقف است. در بازار ایران دو اندازه گام 65 میلی متر و 75 میلی متر بیشترین کاربرد و تولید را دارند و انتخاب بین این دو نیازمند درک دقیق تفاوت های عملکردی آن ها است.
تفاوت اصلی ورق عرشه گام 65 و 75 در چیست
برای درک بهتر تفاوت این دو محصول باید آن ها را از دو منظر فنی و سازه ای مورد بررسی دقیق قرار داد. هر یک از این ابعاد تاثیر مستقیمی بر رفتار نهایی سقف و هزینه های پروژه خواهد داشت.
بررسی فنی و مقاومت باربری
ورق عرشه با گام 75 میلی متر به دلیل داشتن ارتفاع موج بیشتر، دارای ممان اینرسی و مدول مقطع بالاتری نسبت به نمونه 65 میلی متری است. این ویژگی مهندسی باعث می شود که ورق گام 75 بتواند دهانه های بزرگ تری را بدون نیاز به تیرهای فرعی پوشش دهد و خیز کمتری را تحت بارگذاری تجربه کند. در مقابل ورق گام 65 برای دهانه های استاندارد و متداول طراحی شده و در صورتی که دهانه بیش از حد مجاز باشد ممکن است نیاز به اضافه کردن تیرچه یا کاهش فاصله تیرهای اصلی داشته باشد تا از تغییر شکل بیش از حد جلوگیری شود.
تفاوت در وزن و مقدار مصرف بتن
ارتفاع موج ورق به طور مستقیم بر حجم بتن مصرفی تاثیر می گذارد. در ورق عرشه گام 75 به دلیل عمق بیشتر موج ها، حجم بتن لازم برای پر کردن فضای بین موج ها و رسیدن به ضخامت نهایی مورد نظر طراح افزایش می یابد. این موضوع باعث می شود وزن مرده سقف در نمونه گام 75 کمی بیشتر از گام 65 باشد. با این حال این افزایش وزن در بسیاری از پروژه های صنعتی با کاهش وزن اسکلت فلزی به دلیل حذف تیرهای فرعی جبران می شود و در مجموع منجر به بهینه سازی وزن سازه می گردد.
مقایسه اقتصادی ورق عرشه 65 و 75 میلی متر
انتخاب بین این دو گزینه تنها یک تصمیم فنی نیست بلکه تاثیر مستقیمی بر بودجه کلی پروژه دارد. تحلیل هزینه ها باید به صورت جامع و با در نظر گرفتن تمام آیتم های اجرایی انجام شود.
تاثیر گام بر هزینه های اجرایی و مصالح
قیمت خود ورق عرشه گام 65 و 75 در ضخامت های یکسان تفاوت چندانی با یکدیگر ندارد و قیمت گذاری عمدتا بر اساس وزن ورق گالوانیزه و ضخامت آن انجام می شود. اما تفاوت اصلی در هزینه های جانبی ظاهر می شود. استفاده از گام 75 ممکن است هزینه خرید ورق را کمی تغییر ندهد اما هزینه بتن ریزی را به دلیل حجم بیشتر افزایش می دهد. از سوی دیگر اگر استفاده از گام 75 منجر به حذف تیرهای فرعی شود صرفه جویی قابل توجهی در وزن و هزینه اسکلت فلزی ایجاد خواهد شد. بنابراین برای دهانه های بزرگ گام 75 از نظر اقتصادی به صرفه تر است در حالی که برای دهانه های کوچک گام 65 به دلیل مصرف بتن کمتر گزینه اقتصادی تری محسوب می شود.

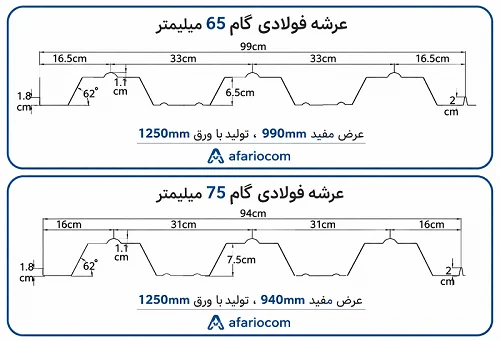

جدول مقایسه مشخصات فنی ورق عرشه 65 و 75
| مشخصه فنی | ورق عرشه گام 65 میلی متر | ورق عرشه گام 75 میلی متر |
|---|---|---|
| ارتفاع موج (گام) | 65 میلی متر | 75 میلی متر |
| ممان اینرسی و مقاومت خمشی | متوسط (مناسب برای دهانه های استاندارد) | بالا (مناسب برای دهانه های بزرگ) |
| میزان مصرف بتن | کمتر (اقتصادی تر در حجم بتن) | بیشتر (به دلیل عمق موج) |
| نیاز به تیر فرعی | معمولا نیاز است | امکان حذف تیر فرعی وجود دارد |
| کاربرد اصلی | ساختمان های مسکونی، اداری و سبک | سوله ها، پارکینگ ها و سازه های صنعتی |
اجزای تشکیل دهنده سقف عرشه فولادی
برای درک بهتر عملکرد سقف کامپوزیت باید با اجزای اصلی آن آشنا شوید. این سیستم تنها از یک ورق فلزی تشکیل نشده است بلکه مجموعه ای از اجزا هستند که در کنار هم رفتار سازه ای مطلوبی را ایجاد می کنند.
- ورق عرشه فولادی گالوانیزه: این ورق به عنوان قالب دائم و میلگرد کششی عمل می کند. پوشش گالوانیزه از زنگ زدگی ورق در برابر رطوبت بتن محافظت می کند.
- برش گیر یا گل میخ: این قطعات فولادی جوش داده شده به تیرهای اصلی، وظیفه انتقال نیروی برشی بین تیر فولادی و دال بتنی را بر عهده دارند و باعث یکپارچگی رفتار مرکب می شوند.
- مش بندی یا میلگرد حرارتی: شبکه ای از میلگردهای ساده که روی ورق عرشه قرار می گیرد تا از ترک خوردن بتن در اثر جمع شدگی و تغییرات دمایی جلوگیری کند.
- بتن ریزی: بتن مورد استفاده باید دارای روانی مناسب برای نفوذ در شیارهای ورق باشد و مقاومت فشاری آن طبق نقشه های سازه تعیین می شود.
مراحل اجرایی سقف عرشه فولادی و تاثیر انتخاب گام بر آن
فرایند نصب و اجرای سقف عرشه فولادی نیازمند دقت و رعایت توالی عملیات است. انتخاب گام 65 یا 75 می تواند در برخی از این مراحل تاثیرگذار باشد.
- مرحله اول: نصب تیرهای اصلی و فرعی. در صورتی که از گام 75 استفاده شود ممکن است بتوان تیرهای فرعی را حذف کرد که این امر سرعت نصب اسکلت را به شدت افزایش می دهد.
- مرحله دوم: پهن کردن ورق های عرشه. ورق ها باید به گونه ای چیده شوند که همپوشانی جانبی آن ها طبق استاندارد باشد. ورق های گام 75 به دلیل ارتفاع بیشتر ممکن است نیاز به دقت بیشتری در تراز کردن داشته باشند.
- مرحله سوم: نصب برش گیرها. گل میخ ها باید از داخل شیارهای ورق به تیرهای زیرین جوش داده شوند. در گام 75 به دلیل عمق بیشتر شیار، دسترسی دستگاه جوش گل میخ باید مورد بررسی قرار گیرد تا از کیفیت جوش اطمینان حاصل شود.
- مرحله چهارم: اجرای مش بندی و بتن ریزی. همانطور که اشاره شد گام 75 به حجم بتن بیشتری نیاز دارد. بنابراین برنامه ریزی برای تامین بتن و پمپاژ آن باید با دقت بیشتری انجام شود تا از سرد شدن درزهای اجرایی جلوگیری گردد.
تاثیر انتخاب گام بر رفتار لرزه ای سازه
در مناطق با خطر لرزه خیزی بالا، عملکرد سقف به عنوان یک دیافراگم صلب نقش حیاتی در انتقال نیروهای زلزله به مهاربندها و دیوارهای برشی دارد. سقف عرشه فولادی به دلیل یکپارچگی با تیرهای فولادی از طریق برش گیرها، رفتار دیافراگمی بسیار مطلوبی از خود نشان می دهد. انتخاب گام 75 به دلیل ممان اینرسی بالاتر، می تواند صلبیت صفحه سقف را در دهانه های بزرگ افزایش دهد و از تغییر شکل های خارج از صفحه که منجر به آسیب به عناصر غیر سازه ای می شود، جلوگیری کند. با این حال، افزایش وزن مرده سقف ناشی از مصرف بتن بیشتر در گام 75، نیروی برش پایه زلزله را نیز افزایش می دهد. بنابراین مهندس محاسب باید با انجام تحلیل دقیق، تعادل بهینه ای بین صلبیت دیافراگم و وزن سازه برقرار نماید. در دهانه های متداول، گام 65 به دلیل وزن کمتر، نیروی زلزله کمتری را به سازه تحمیل می کند و از این نظر مزیت رقابتی دارد.
کاربردهای هر کدام
شناخت دقیق کاربردها به مهندسان و کارفرمایان کمک می کند تا از تحمیل هزینه های اضافی یا کاهش ایمنی سازه جلوگیری کنند.
کاربردهای ورق عرشه گام 65
این نوع ورق رایج ترین انتخاب در پروژه های ساختمانی متداول است. موارد استفاده اصلی عبارتند از:
- ساختمان های مسکونی و اداری با دهانه های استاندارد تا حدود 3.5 متر.
- پروژه هایی که محدودیت وزن مرده سقف در آن ها اهمیت دارد و خاک تحمل بار کمی دارد.
- سازه هایی که فاصله تیرهای اصلی آن ها کم است و نیاز به پوشش دهانه های بزرگ وجود ندارد.
- بازسازی و اضافه اشکوب که در آن ها کاهش بار مرده سقف اولویت اصلی است.
کاربردهای ورق عرشه گام 75
این ورق برای شرایط خاص تر و سنگین تر طراحی شده است. موارد استفاده اصلی عبارتند از:
- سوله ها و ساختمان های صنعتی با دهانه های بزرگ و بارهای سنگین.
- پارکینگ های طبقاتی و فضاهای تجاری که نیاز به دهانه های آزاد وسیع و بدون ستون دارند.
- پروژه هایی که هدف اصلی کاهش تعداد تیرهای فرعی و تسریع در عملیات نصب اسکلت است.
- سازه هایی که در آن ها کنترل خیز سقف در دهانه های بلند یک چالش مهندسی محسوب می شود.
نکات کلیدی و هشدارهای اجرایی
- ضخامت بتن روی گام فوقانی ورق باید طبق مبحث دهم مقررات ملی ساختمان حداقل 5 سانتی متر باشد تا عملکرد مرکب به درستی تامین شود.
- انتخاب گام ورق باید حتما تحت نظر مهندس محاسب و بر اساس نقشه های اجرایی پروژه انجام شود و تغییر خودسرانه آن می تواند ایمنی سازه را به خطر بیندازد.
- همپوشانی ورق ها در هنگام نصب باید طبق دستورالعمل تولید کننده رعایت شود تا از نشت بتن و کاهش مقاومت جلوگیری گردد.
- جوش گل میخ یا همان برش گیر باید به درستی روی تیرهای فولادی اجرا شود تا اتصال بین ورق و تیر اصلی تضمین گردد.
سوالات متداول
آیا می توان به جای گام 65 از گام 75 استفاده کرد؟
بله اما این کار باید حتما با تایید مهندس محاسب انجام شود. استفاده از گام بزرگ تر در دهانه های کوچک ممکن است توجیه اقتصادی نداشته باشد و باعث هدر رفتن بتن و افزایش بی مورد وزن سازه شود.
کدام یک سبک تر است؟
ورق عرشه گام 65 به دلیل حجم کمتر فضای خالی نیاز به بتن کمتری دارد و در نتیجه وزن نهایی سقف مرکب آن کمی سبک تر از نمونه گام 75 خواهد بود. این موضوع در طراحی فونداسیون و خاک سازه تاثیرگذار است.
آیا قیمت ورق گام 75 گران تر است؟
قیمت ورق بر اساس وزن و ضخامت ورق گالوانیزه اولیه تعیین می شود نه صرفا ارتفاع گام. بنابراین اگر ضخامت و عرض ورق یکسان باشد قیمت خرید ورق تفاوت چشمگیری ندارد اما هزینه نهایی اجرا به دلیل تفاوت در مصرف بتن و اسکلت متفاوت خواهد بود.
جمع بندی نهایی
انتخاب بین ورق عرشه گام 65 و 75 یک تصمیم مهندسی است که باید بر اساس دهانه تیرریزی بارگذاری سقف و استراتژی کاهش هزینه های اسکلت یا بتن گرفته شود. برای دهانه های متداول و پروژه هایی که کاهش وزن مرده سقف اولویت دارد گام 65 گزینه ای منطقی و بهینه است. در مقابل برای دهانه های بزرگ سازه های صنعتی و زمانی که هدف حذف تیرهای فرعی و تسریع اجرا باشد گام 75 با وجود مصرف بتن کمی بیشتر ارزش فنی و اقتصادی بالاتری ایجاد می کند. همواره پیش از خرید نقشه های اجرایی را با تامین کننده ورق هماهنگ کنید تا از تطابق کامل مشخصات فنی اطمینان حاصل نمایید.
