شیر فلکه چدنی زبانه لاستیکی چیست و چه کاربردی دارد؟

این مقاله به شما کمک می کند تا با ویژگی ها و مزایای شیر فلکه چدنی زبانه لاستیکی آشنا شوید و بهترین تصمیم را برای پروژه های خود بگیرید.

شیر فلکه چدنی زبانه لاستیکی، نوعی گیت ولو است که با زبانه پوشیده شده از لاستیک (معمولاً EPDM یا NBR) آب بندی کامل و مطمئنی را در سیستم های آبرسانی، فاضلاب و آبیاری فراهم می کند. این شیرها به دلیل مقاومت بالا در برابر خوردگی و نیاز به گشتاور پایین برای عملکرد، گزینه ای ایده آل برای بسیاری از کاربردهای صنعتی و شهری هستند.

📘 شیر فلکه چدنی زبانه لاستیکی چیست؟ (تعریف فنی)

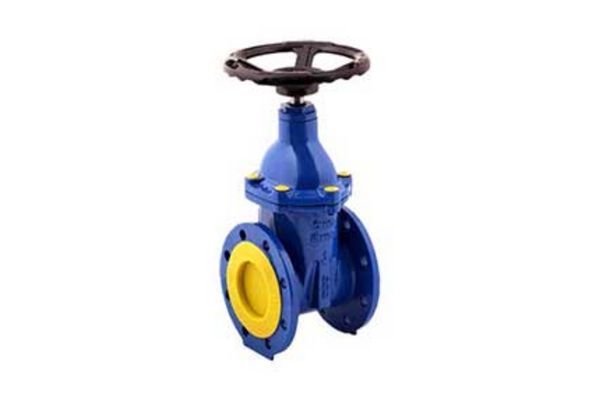

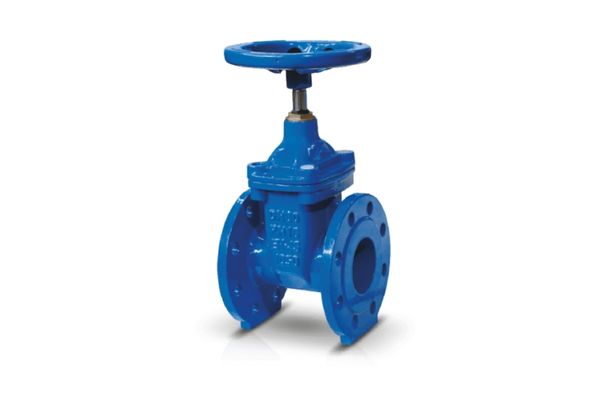

شیر فلکه چدنی زبانه لاستیکی، که به آن گیت ولو زبانه لاستیکی نیز گفته می شود، نوعی شیر قطع و وصل جریان است که برای کنترل کامل عبور سیالات در خطوط لوله طراحی شده است. ویژگی بارز این شیر، وجود یک زبانه (Gate) از جنس چدن داکتیل است که به طور کامل با یک لایه الاستومری مقاوم، معمولاً از جنس EPDM یا NBR، پوشانده شده است. این پوشش لاستیکی نقش کلیدی در آب بندی و عملکرد بهینه شیر ایفا می کند. بدنه این شیرها اغلب از چدن داکتیل یا خاکستری ساخته می شود که مقاومت بالایی در برابر فشار و شرایط محیطی دارد. این شیرها برای عملکرد صفر و یک طراحی شده اند، به این معنی که باید کاملاً باز یا کاملاً بسته باشند و استفاده از آنها در حالت نیمه باز برای تنظیم جریان به شدت توصیه نمی شود، زیرا می تواند به زبانه و نشیمنگاه آسیب جدی وارد کند و منجر به نشتی و کاهش طول عمر شیر شود. طراحی این شیرها به گونه ای است که در حالت باز، زبانه به طور کامل از مسیر جریان خارج شده و حداقل افت فشار را ایجاد می کند.

• مکانیزم عملکرد شیر فلکه چدنی زبانه لاستیکی بر اساس حرکت عمودی زبانه است. با چرخش فلکه، ساقه شیر به بالا یا پایین حرکت می کند و زبانه را در مسیر جریان جابجا می کند.
• در حالت بسته، زبانه لاستیکی روی نشیمنگاه داخلی بدنه شیر فشرده می شود. خاصیت ارتجاعی لاستیک باعث می شود که زبانه به خوبی در جای خود قرار گیرد و یک آب بندی کامل و بدون نشتی را فراهم کند.
• این نوع آب بندی، برخلاف شیرهای زبانه فلزی که نیاز به تماس فلز به فلز دارند، بسیار مطمئن تر است و نیاز به گشتاور کمتری برای بسته شدن کامل شیر دارد.
• در حالت باز، زبانه کاملاً به داخل کاور بدنه شیر جمع می شود و مسیر عبور سیال را به طور کامل باز می گذارد. این ویژگی باعث می شود که افت فشار در این شیرها در حالت کاملاً باز بسیار ناچیز باشد.

🏷️ چرا زبانه لاستیکی؟ مزایای رقابتی در صنایع

انتخاب زبانه لاستیکی برای شیرهای چدنی، مزایای متعددی را به همراه دارد که آن را به گزینه ای مطلوب در بسیاری از کاربردها تبدیل کرده است. این مزایا نه تنها به افزایش کارایی سیستم کمک می کنند، بلکه هزینه های نگهداری و تعمیرات را نیز کاهش می دهند.

پوشش لاستیکی زبانه شیر، علاوه بر آب بندی، باعث می شود که ذرات جامد کوچک نتوانند بین زبانه و نشیمنگاه گیر کنند و به آن آسیب بزنند، که این خود عمر مفید شیر را افزایش می دهد.

🔍 کاربردهای اصلی شیر چدنی زبانه لاستیکی

شیر فلکه چدنی زبانه لاستیکی به دلیل مزایای فوق الذکر، در طیف وسیعی از صنایع و کاربردها مورد استفاده قرار می گیرد. شناخت این کاربردها به شما کمک می کند تا در انتخاب صحیح شیر برای پروژه خود اطمینان حاصل کنید. این شیرها به خصوص در مواردی که نیاز به آب بندی کامل، مقاومت در برابر خوردگی و سهولت کاربری وجود دارد، گزینه ای بی بدیل هستند.

• در خطوط انتقال آب شهری و روستایی، شیرهای زبانه لاستیکی به دلیل آب بندی مطمئن و عدم نشتی، گزینه ای ایده آل هستند.
• این شیرها در ایستگاه های پمپاژ آب و شبکه های توزیع آب آشامیدنی، جایی که کیفیت آب و جلوگیری از آلودگی اهمیت بالایی دارد، کاربرد فراوانی دارند.
• مقاومت لاستیک در برابر مواد شیمیایی موجود در آب (مانند کلر) نیز از دیگر دلایل محبوبیت این شیرها در این بخش است.

• در تصفیه خانه های فاضلاب، جایی که سیالات دارای مواد خورنده و ذرات جامد معلق هستند، پوشش لاستیکی زبانه از هسته فلزی شیر در برابر سایش و خوردگی محافظت می کند.
• این شیرها در خطوط جمع آوری و انتقال فاضلاب، به دلیل آب بندی کامل، از نشت سیالات و آلودگی های محیطی جلوگیری می کنند.
• قابلیت کار در فشارهای مختلف و مقاومت در برابر محیط های شیمیایی، این شیرها را برای این کاربردها بسیار مناسب می سازد.

• در مزارع کشاورزی و سیستم های آبیاری قطره ای و بارانی، شیرهای زبانه لاستیکی برای کنترل جریان آب و توزیع یکنواخت آن استفاده می شوند.
• سهولت در باز و بسته کردن و نیاز به گشتاور پایین، کاربری این شیرها را برای کشاورزان ساده تر می کند.
• مقاومت در برابر شرایط محیطی و عدم نیاز به تعمیر و نگهداری زیاد، از دیگر مزایای آنها در این بخش است.

هرگز از شیر فلکه کشویی (چه زبانه لاستیکی و چه فلزی) برای تنظیم یا کنترل جزئی جریان (Throttling) استفاده نکنید. این کار باعث ایجاد ارتعاشات شدید، کاویتاسیون و سایش سریع زبانه و نشیمنگاه شده و عمر مفید شیر را به شدت کاهش می دهد.

🔍 مقایسه فنی: شیر زبانه لاستیکی در مقابل زبانه فلزی

یکی از تصمیمات کلیدی در انتخاب شیر کشویی، انتخاب بین مدل زبانه لاستیکی و زبانه فلزی است. هر دو نوع کاربردهای خاص خود را دارند و شناخت تفاوت های آنها برای انتخاب درست ضروری است. در حالی که شیرهای زبانه فلزی از دیرباز در صنایع سنگین مورد استفاده قرار می گرفته اند، شیرهای زبانه لاستیکی با مزایای خاص خود، جایگاه ویژه ای پیدا کرده اند. این مقایسه به شما کمک می کند تا بر اساس نیازهای پروژه خود، بهترین گزینه را انتخاب کنید.

• برای خرید شیر فلکه چدنی زبانه لاستیکی از ترب با بهترین قیمت کلیک کنید.

• دما:شیرهای زبانه لاستیکی معمولاً برای دماهای زیر 80 درجه سانتی گراد مناسب هستند. در دماهای بالاتر، خاصیت ارتجاعی لاستیک از بین رفته و آب بندی دچار مشکل می شود. در مقابل، شیرهای زبانه فلزی می توانند دماهای بسیار بالاتر (تا 150 درجه سانتی گراد و بیشتر) را تحمل کنند.
• فشار:هر دو نوع شیر در فشارهای مختلفی تولید می شوند، اما به طور کلی شیرهای زبانه لاستیکی برای فشارهای PN10 و PN16 مناسب هستند، در حالی که شیرهای زبانه فلزی می توانند فشارهای بالاتری را نیز پوشش دهند.
• ذرات معلق:در سیالاتی که حاوی ذرات جامد، گل ولای یا رسوبات هستند، شیرهای زبانه فلزی به دلیل سختی سطح فلز، مقاومت بیشتری دارند. ذرات ساینده می توانند به روکش لاستیکی آسیب وارد کرده و خاصیت آب بندی آن را از بین ببرند.

انتخاب بین شیر زبانه لاستیکی و فلزی، بیش از هر چیز به نوع سیال، دمای کاری، فشار سیستم و وجود ذرات جامد بستگی دارد. در حالی که شیرهای زبانه لاستیکی برای سیستم های آب و فاضلاب با سیالات تمیزتر و دمای متوسط بسیار کارآمد هستند، شیرهای زبانه فلزی برای محیط های صنعتی سنگین با دما و فشار بالا و سیالات ساینده، گزینه بهتری محسوب می شوند.

📘 راهنمای انتخاب و خرید شیر کشویی چدنی

انتخاب شیر فلکه چدنی مناسب، نیازمند دقت و توجه به جزئیات فنی است. یک انتخاب درست می تواند ضامن عملکرد بلندمدت و بدون مشکل سیستم شما باشد. در این بخش، به مهم ترین نکاتی که در هنگام انتخاب و خرید شیر فلکه چدنی زبانه لاستیکی باید در نظر بگیرید، می پردازیم.

• یکی از مهم ترین فاکتورها در خرید شیرآلات، توجه به استانداردهای بین المللی است. شیرهای فلکه چدنی زبانه لاستیکی باید مطابق با استانداردهای معتبر جهانی مانند DIN EN 1074 (برای شیرآلات آب آشامیدنی) و DIN EN 1171 (برای گیت ولوهای چدنی) تولید شده باشند.
• استاندارد DIN 3352-Part 4 نیز به مشخصات فنی شیرهای کشویی زبانه لاستیکی اشاره دارد. رعایت این استانداردها تضمین کننده کیفیت، ایمنی و عملکرد صحیح شیر است.
• همچنین، فشار نامی (PN) شیر (مانند PN10 یا PN16) باید با فشار کاری سیستم شما همخوانی داشته باشد.

• کیفیت پوشش لاستیکی زبانه از اهمیت بالایی برخوردار است. لاستیک های EPDM (اتیلن پروپیلن داین مونومر) و NBR (لاستیک نیتریل بوتادین) از رایج ترین و بهترین گزینه ها برای این منظور هستند.
• EPDM:برای آب آشامیدنی و سیستم های آب سرد و گرم مناسب است و مقاومت خوبی در برابر اوزون و آب شور دارد.
• NBR: برای کاربردهایی که سیال حاوی روغن یا هیدروکربن است، انتخاب بهتری است.
• مطمئن شوید که پوشش لاستیکی به طور کامل و بدون هیچگونه نقص یا حباب، هسته چدنی زبانه را پوشانده باشد. کیفیت نامناسب پوشش می تواند منجر به ترک خوردگی، جدا شدن لاستیک و در نتیجه نشتی شیر شود.

🔍 اصول نگهداری و افزایش طول عمر شیرآلات چدنی

طول عمر مفید شیر فلکه چدنی زبانه لاستیکی تا حد زیادی به نگهداری صحیح و رعایت اصول استفاده بستگی دارد. با رعایت چند نکته ساده، می توانید عملکرد بهینه شیر را برای سالیان طولانی تضمین کنید و از هزینه های اضافی تعمیر و تعویض جلوگیری نمایید.

• استفاده صحیح (کاملاً باز یا بسته)   • بازرسی دوره ای   • تمیزکاری منظم   • روان کاری اجزای متحرک

❓ تفاوت اصلی شیر زبانه لاستیکی با زبانه فلزی در چیست؟

تفاوت اصلی در جنس زبانه و مکانیزم آب بندی است. شیر زبانه لاستیکی دارای زبانه پوشیده شده از لاستیک است که آب بندی کامل و بدون نشتی را فراهم می کند، در حالی که شیر زبانه فلزی با تماس فلز به فلز آب بندی می شود و ممکن است در طول زمان دچار نشتی های جزئی شود.

❓ آیا می توان از شیر زبانه لاستیکی برای سیالات داغ استفاده کرد؟

خیر، شیرهای زبانه لاستیکی معمولاً برای سیالات با دمای حداکثر 80 درجه سانتی گراد مناسب هستند. دماهای بالاتر می تواند به پوشش لاستیکی آسیب رسانده و عملکرد آب بندی را مختل کند.

❓ طول عمر مفید پوشش لاستیکی زبانه چقدر است؟

طول عمر پوشش لاستیکی به عوامل مختلفی از جمله کیفیت مواد، دمای کاری، نوع سیال و نحوه استفاده و نگهداری بستگی دارد. با رعایت اصول نگهداری صحیح، این پوشش می تواند تا سالیان طولانی عملکرد مناسبی داشته باشد.

❓ مهم ترین استاندارد جهانی برای خرید شیر کشویی چیست؟

استانداردهای DIN EN 1074 و DIN EN 1171 از مهم ترین استانداردهای بین المللی برای شیرآلات چدنی و گیت ولوها هستند که تضمین کننده کیفیت و عملکرد صحیح محصول می باشند.

❓ چرا نباید از شیر کشویی برای تنظیم جریان (Throttling) استفاده کرد؟

استفاده از شیر کشویی در حالت نیمه باز باعث افزایش سرعت سیال، ایجاد ارتعاشات و پدیده کاویتاسیون می شود که به زبانه و نشیمنگاه آسیب جدی وارد کرده و منجر به نشتی و خرابی زودرس شیر می گردد.

📌 جمع بندی

شیر فلکه چدنی زبانه لاستیکی، با ارائه آب بندی مطمئن، مقاومت در برابر خوردگی و سهولت در کاربری، به عنوان یک راهکار ایده آل برای سیستم های آبرسانی، فاضلاب و آبیاری شناخته می شود. انتخاب صحیح این شیر بر اساس نوع سیال، دما، فشار و رعایت استانداردهای لازم، تضمین کننده عملکرد پایدار و طول عمر بالای سیستم شما خواهد بود. با رعایت نکات نگهداری و استفاده صحیح، می توانید از مزایای بی شمار این شیرآلات بهره مند شوید و از سرمایه گذاری خود محافظت کنید. برای دریافت مشاوره تخصصی و خرید شیرآلات با کیفیت، می توانید با کارشناسان بازرگانی خانی در تماس باشید.
