چگونه تصاویر باکیفیت‌تری از دوربین مداربسته دریافت کنیم؟

برای دریافت تصاویر باکیفیت تر از دوربین مداربسته باید سه اصل اساسی شامل تمیز کردن فیزیکی لنز، استفاده از کابل های مسی مرغوب و تنظیم رزولوشن دستگاه ضبط روی حداکثر را رعایت کنید. فعال سازی قابلیت هایی مانند WDR و تنظیم جریان انتقال تصویر روی حالت Main Stream در موبایل نیز کیفیت نهایی را به شکل چشمگیری افزایش می دهد.

افت کیفیت تصویر در سیستم های امنیتی و نظارتی یکی از رایج ترین مشکلاتی است که کاربران مدتی پس از نصب با آن مواجه می شوند. این چالش زمانی اهمیت خود را نشان می دهد که پس از وقوع یک حادثه یا سرقت، برای شناسایی چهره افراد یا پلاک خودروها به تصاویر ضبط شده مراجعه می کنید اما با صحنه ای تار، شطرنجی یا پر از نویز روبرو می شوید. بسیاری از افراد به اشتباه تصور می کنند که وضوح تصویر تنها به مگاپیکسل اسمی دوربین بستگی دارد، در حالی که این فاکتور تنها یکی از قطعات پازل کیفیت است. دستیابی به وضوح عالی، نیازمند بهینه سازی زنجیره ای از عوامل سخت افزاری، نرم افزاری و محیطی است که در ادامه به تفصیل آن ها را بررسی خواهیم کرد.

بخش اول: فاکتورهای سخت افزاری برای افزایش کیفیت تصویر (پایه و اساس کار)

زیرساخت سخت افزاری سیستم نظارتی، بستر اصلی انتقال و ثبت سیگنال های ویدئویی است. اگر بهترین دوربین های بازار را خریداری کنید اما بستر فیزیکی و سخت افزاری استانداردی نداشته باشید، خروجی نهایی ناامیدکننده خواهد بود. برای رفع ریشه ای این نواقص، اقدامات فیزیکی زیر باید به دقت انجام شوند.

۱. تمیز کردن فیزیکی و نگهداری از لنز دوربین

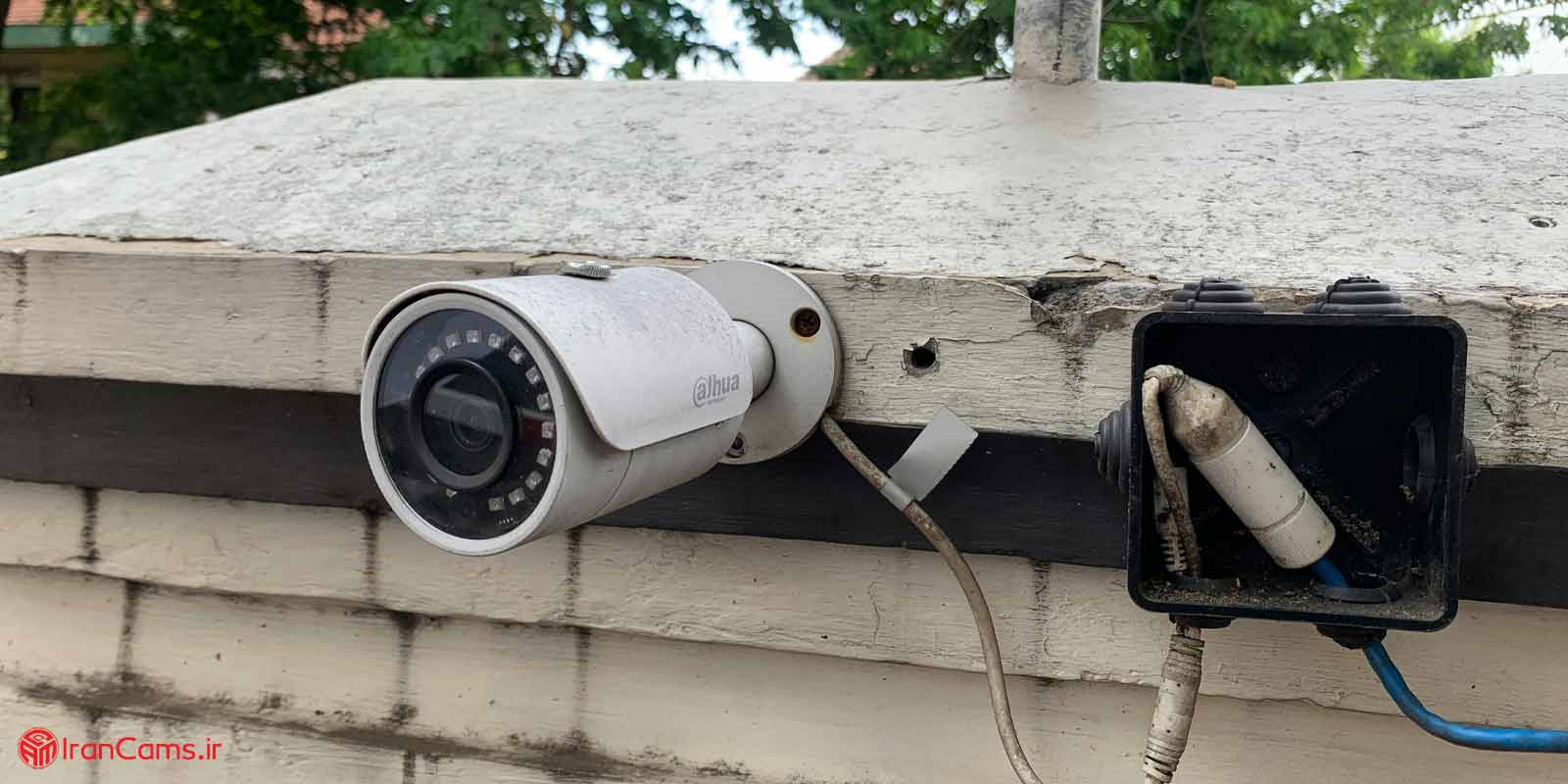

لنز دوربین مدار بسته ایرانکمز به عنوان اولین دریچه دریافت نور و تصاویر، به شدت در معرض آلودگی های محیطی قرار دارد. تجمع گرد و غبار، دوده، تار عنکبوت و لکه های ناشی از قطرات باران روی شیشه جلویی لنز، به تدریج باعث کدر شدن و کاهش وضوح تصاویر می شود. این مشکل به ویژه در شب و با روشن شدن چراغ های ال ای دی مادون قرمز شدیدتر می شود، زیرا نور مادون قرمز با برخورد به ذرات غبار روی شیشه منعکس شده و هاله ای سفید و تار در تصویر ایجاد می کند.

برای تمیز کردن اصولی لنز دوربین مداربسته، هرگز نباید از پارچه های زبر، آستین لباس یا پاک کننده های شیمیایی قوی استفاده کنید، زیرا این کار باعث ایجاد خط و خش های ریز روی شیشه و آسیب به پوشش ضد انعکاس لنز می شود. روش صحیح به این صورت است:

• ابتدا با یک دمنده دستی باد یا برس بسیار نرم، ذرات گرد و غبار معلق را از روی شیشه دوربین پاک کنید.
• چند قطره مایع پاک کننده مخصوص لنز یا الکل ایزوپروپیل را روی یک دستمال مایکروفایبر نرم اسپری کنید (هرگز مایع را مستقیم روی لنز اسپری نکنید).
• با حرکت دورانی و بسیار ملایم از مرکز لنز به سمت لبه ها، شیشه را تمیز کنید تا هیچ لکه ای باقی نماند.

طبق توصیه های کارشناسان فنی برند ایرانکمز، سرویس دوره ای و تمیزکاری فیزیکی دوربین ها حداقل هر سه ماه یک بار برای محیط های بیرونی، ساده ترین و کم هزینه ترین راه برای حفظ شفافیت تصاویر است.

۲. تنظیم دقیق فوکوس (Focus) و زاویه دید

تنظیم نبودن دقیق فوکوس لنز، عامل اصلی تاری و عدم وضوح لبه های اجسام در تصویر است. در سیستم های نظارتی دو نوع لنز متداول وجود دارد: لنزهای ثابت (Fixed) و لنزهای وری فوکال (Varifocal). در دوربین های لنز ثابت، فاصله کانونی و فوکوس در کارخانه تنظیم شده و غیرقابل تغییر است، بنابراین زاویه دید مناسب باید در هنگام نصب با جانمایی درست دوربین تامین شود.

در مقابل، دوربین های وری فوکال به شما امکان می دهند زاویه دید و فوکوس را به صورت دستی یا موتورایز (اتوماتیک از طریق منو) تنظیم کنید. برای تنظیم دقیق فوکوس دستی، باید از یک مانیتور پرتابل در محل نصب استفاده کنید. ابتدا زاویه دید (بزرگنمایی) مورد نظر را تنظیم کرده و سپس پیچ فوکوس را آن قدر بچرخانید تا جزئیات ریز در دورترین نقطه هدف کاملاً شفاف و بدون سایه شوند. کوچک ترین لغزش در این مرحله می تواند وضوح تصویر را در طول روز یا شب با مشکل مواجه کند.

۳. کیفیت کابل کشی و اتصالات (جلوگیری از افت سیگنال)

انتقال داده های ویدئویی با حجم بالا نیاز به یک بستر ارتباطی بدون نقص دارد. تاثیر کابل شبکه و کواکسیال بر کیفیت تصویر فراتر از تصور بسیاری از کاربران است. استفاده از کابل های ارزان قیمت با مغزی آلومینیوم با روکش مس (CCA) به جای کابل های تمام مس (BC)، مقاومت الکتریکی را افزایش داده و در مسافت های طولانی باعث افت شدید سیگنال، افت فریم، پرش تصویر و ایجاد نویزهای شدید می شود.

در دوربین های تحت شبکه (IP)، استفاده از کابل های شبکه با استاندارد Cat6 تمام مس و سوکت های RJ45 باکیفیت الزامی است. در سیستم های آنالوگHD نیز کابل های کواکسیال RG59 با شیلد متراکم به همراه فیش های BNC پرس شونده مرغوب، مانع از ورود نویزهای الکترومغناطیسی محیط به داخل کابل می شوند. اتصالات شل، چسب کاری غیراصولی فیش ها و عبور کابل های تصویر از مجاورت کابل های برق فشار قوی، کیفیت سیگنال را به شدت تخریب می کنند.

۴. منبع تغذیه (آداپتور) و پایداری ولتاژ

نوسانات ولتاژ و استفاده از آداپتورهای ضعیف و غیر استاندارد، عامل اصلی رفع مشکل نویز و خط خطی شدن تصویر دوربین به شمار می رود. دوربین های مداربسته برای عملکرد صحیح به ولتاژ پایدار ۱۲ ولت مستقیم (DC) نیاز دارند. اگر آداپتور جریان کافی (آمپر مناسب) تولید نکند یا به دلیل طولانی بودن مسیر کابل برق دچار افت ولتاژ شود، عملکرد سنسور تصویر و بردهای پردازشی دوربین مختل می شود.

این نارسایی الکتریکی خود را به صورت خطوط افقی یا عمودی متحرک روی مانیتور (نویزهای موجی) یا قطع و وصل شدن مداوم تصویر نشان می دهد. برای جلوگیری از این مشکل، همواره از آداپتورهای صنعتی باکیفیت و دارای نویزگیر (فیلتر EMI) استفاده کنید و مطمئن شوید که آمپر خروجی آداپتور متناسب با مصرف دوربین (به ویژه در شب با روشن شدن دید در شب) باشد.

بخش دوم: تنظیمات نرم افزاری در دستگاه DVR / NVR

پس از اطمینان از سلامت زیرساخت های سخت افزاری، گام بعدی بهینه سازی دیجیتالی تصاویر در دستگاه های ضبط نظارتی است. منوی تنظیمات دستگاه های DVR و NVR گزینه های متعددی را در اختیار شما قرار می دهند که تنظیم نادرست آن ها می تواند خروجی تصویر باکیفیت ترین دوربین ها را نیز خراب کند.

۱. تنظیم رزولوشن و نرخ فریم (Frame Rate) روی حداکثر

بسیاری از نصابان برای صرفه جویی در فضای ذخیره سازی هارد دیسک، رزولوشن ضبط دستگاه را روی مقادیر پایین تر از توان واقعی دوربین قرار می دهند. برای بررسی این موضوع، باید وارد بخش تنظیمات کیفیت تصویر در دستگاه DVR و NVR شوید. در منوی مربوط به تنظیمات ضبط (Record/Encode)، گزینه رزولوشن (Resolution) را بر روی حداکثر مگاپیکسل پشتیبانی شده توسط دوربین خود قرار دهید.

همچنین پارامتر فریم ریت (FPS) که نشان دهنده تعداد تصاویر ثبت شده در هر ثانیه است را تنظیم کنید. برای داشتن یک وضوح حرکتی روان و بدون تکه تکه شدن تصاویر، نرخ فریم حداقل باید روی ۱۵ الی ۲۵ فریم بر ثانیه تنظیم شود. توجه داشته باشید که افزایش این پارامترها حجم بیشتری از هارد دیسک را اشغال می کند، اما امنیت و وضوح تصاویر ثبت شده در زمان وقوع حوادث را تضمین می نماید.

۲. استفاده از کدک های فشرده سازی مدرن (H.265 و H.265+)

یکی از دغدغه های افزایش رزولوشن و فریم ریت، پر شدن سریع هارد دیسک است. فناوری های نوین فشرده سازی ویدئویی این مشکل را به خوبی حل کرده اند. با فعال سازی کدک فشرده سازی H.265 یا نسخه بهینه تر آن یعنی H.265+ در تنظیمات انکودینگ دستگاه ضبط، حجم فایل های ویدئویی تا ۵۰ الی ۷۰ درصد بدون کوچک ترین افت کیفیت تصویر کاهش می یابد.

این فناوری هوشمند با شناسایی بخش های ثابت در کادر تصویر (مانند دیوارها و کف زمین) و فشرده سازی حداکثری آن ها، پهنای باند و فضای هارد را برای بخش های متحرک (مانند افراد و خودروها) ذخیره می کند. استفاده از این کدک به شما امکان می دهد با حفظ بالاترین رزولوشن، مدت زمان بیشتری از تصاویر ضبط شده را روی هارد نگه دارید.

۳. فعال سازی قابلیت های بهبود تصویر در محیط های نوری خاص

دوربین های مداربسته اغلب در شرایط نوری نامساعد مانند تابش مستقیم نور خورشید یا تاریکی مطلق شب قرار می گیرند. فعال کردن قابلیت های پردازش تصویر زیر در منوی OSD دوربین یا دستگاه ضبط، کیفیت خروجی را دگرگون می کند:

نام قابلیت	کارکرد اصلی	محل استفاده پیشنهادی
WDR (Wide Dynamic Range)	همسان سازی تفاوت شدید نور پس زمینه و پیش زمینه	دوربین های رو به پنجره یا درب های ورودی ساختمان
BLC (Backlight Compensation)	روشن تر کردن سوژه تاریک در مقابل نور شدید پس زمینه	محیط های داخلی با پنجره های بزرگ نورگیر
HLC (Highlight Compensation)	پوشش و مهار منابع نوری شدید موضعی	ورودی پارکینگ ها برای پلاک خوانی در مقابل نور چراغ خودرو
DNR (Digital Noise Reduction)	کاهش دیجیتالی نویزهای نقطه ای و برفی تصویر	فضاهای کم نور و تاریک در شب

به طور دقیق تر، در پاسخ به این که قابلیت WDR در دوربین مداربسته چیست؟ باید گفت این فناوری با گرفتن چند فریم با سرعت شاترهای متفاوت و تلفیق آن ها، مانع از سیاه شدن سوژه جلوی دوربین یا سفید شدن بیش از حد پس زمینه در محیط های ضد نور می شود. همچنین فعال سازی قابلیت های سه بعدی کاهش نویز (3D-DNR) تاری و ذرات معلق دیجیتالی در تصاویر شب را به حداقل می رساند.

بخش سوم: رفع مشکل افت کیفیت تصویر در انتقال روی موبایل

بسیاری از کاربران پس از اتمام فرآیند نصب، کیفیت تصاویر را روی مانیتور اصلی عالی می بینند اما به محض انتقال تصویر روی اپلیکیشن موبایل، با تصاویری کدر و بسیار بی کیفیت مواجه می شوند. این مسئله ارتباطی به خرابی دوربین ندارد و ناشی از تنظیمات انتقال تصویر است.

۱. تفاوت میان جریان اصلی (Main Stream) و جریان فرعی (Sub Stream)

کلید حل این معما در درک تفاوت Main Stream و Sub Stream در انتقال تصویر روی گوشی نهفته است. دستگاه های ضبط ویدئویی تصاویر را در دو جریان مجزا تولید می کنند:

• جریان اصلی (Main Stream): تصویر را با حداکثر رزولوشن و کیفیت واقعی دوربین ضبط می کند و برای ذخیره روی هارد استفاده می شود.
• جریان فرعی (Sub Stream): تصویر را با رزولوشن بسیار پایین تر (معمولاً CIF یا D1) و حجم بسیار کم تولید می کند تا برای انتقال تصویر روی بستر اینترنت های ضعیف مناسب باشد.

اپلیکیشن های موبایل (نظیر XMEYE، Hik-Connect یا DMSS) به صورت پیش فرض برای جلوگیری از قطع تصویر و مصرف زیاد ترافیک اینترنت، تصاویر را روی حالت Sub Stream (که در برنامه ها با عناوینی چون SD، Fluent یا Smooth نشان داده می شود) باز می کنند. برای دریافت کیفیت واقعی، کافی است در پایین صفحه نمایش تصویر در موبایل، دکمه مربوطه را از حالت SD به حالت HD، Clear یا Main تغییر دهید تا وضوح تصویر به حداکثر برسد.

۲. تاثیر پهنای باند و سرعت اینترنت بر پایداری کیفیت تصویر

برای انتقال تصاویر باکیفیت و بدون وقفه روی گوشی، سرعت آپلود اینترنت مودم مبدا (محل نصب دوربین) و سرعت دانلود اینترنت گوشی شما نقش حیاتی ایفا می کند. از آنجا که تصاویر باکیفیت حجم داده بالایی دارند، در صورت ضعیف بودن پهنای باند اینترنت یا بالا بودن پینگ، تصاویر دچار تاخیر زیاد، شطرنجی شدن در حین حرکت یا قطعی مکرر می شوند. استفاده از بستر فیبر نوری یا مودم های سیم کارتی نسل جدید با آپلود بالا در محل نصب، پایداری کیفیت تصاویر روی موبایل را تضمین می کند.

بخش چهارم: عوامل محیطی و نورپردازی

محیط بیرونی و نحوه تعامل دوربین با نور اطراف، آخرین حلقه از زنجیره دستیابی به تصاویر شفاف است. هر چقدر هم که قطعات باکیفیت باشند، زاویه نادرست نصب یا تاریکی مطلق، خروجی را خراب می کند.

۱. بهینه سازی نور محیط برای دید در شب بهتر

تاریکی شب بزرگ ترین چالش هر سیستم نظارتی است. علت تاری تصویر دوربین مداربسته در شب عمدتاً به فعال شدن کنترل خودکار بهره (AGC) و افزایش نویز دیجیتالی برای روشن کردن مصنوعی تصویر مربوط می شود. دوربین های معمولی تصاویر شب را به صورت سیاه و سفید از طریق مادون قرمز نمایش می دهند که جزئیات چهره در آن ها به سختی قابل تشخیص است.

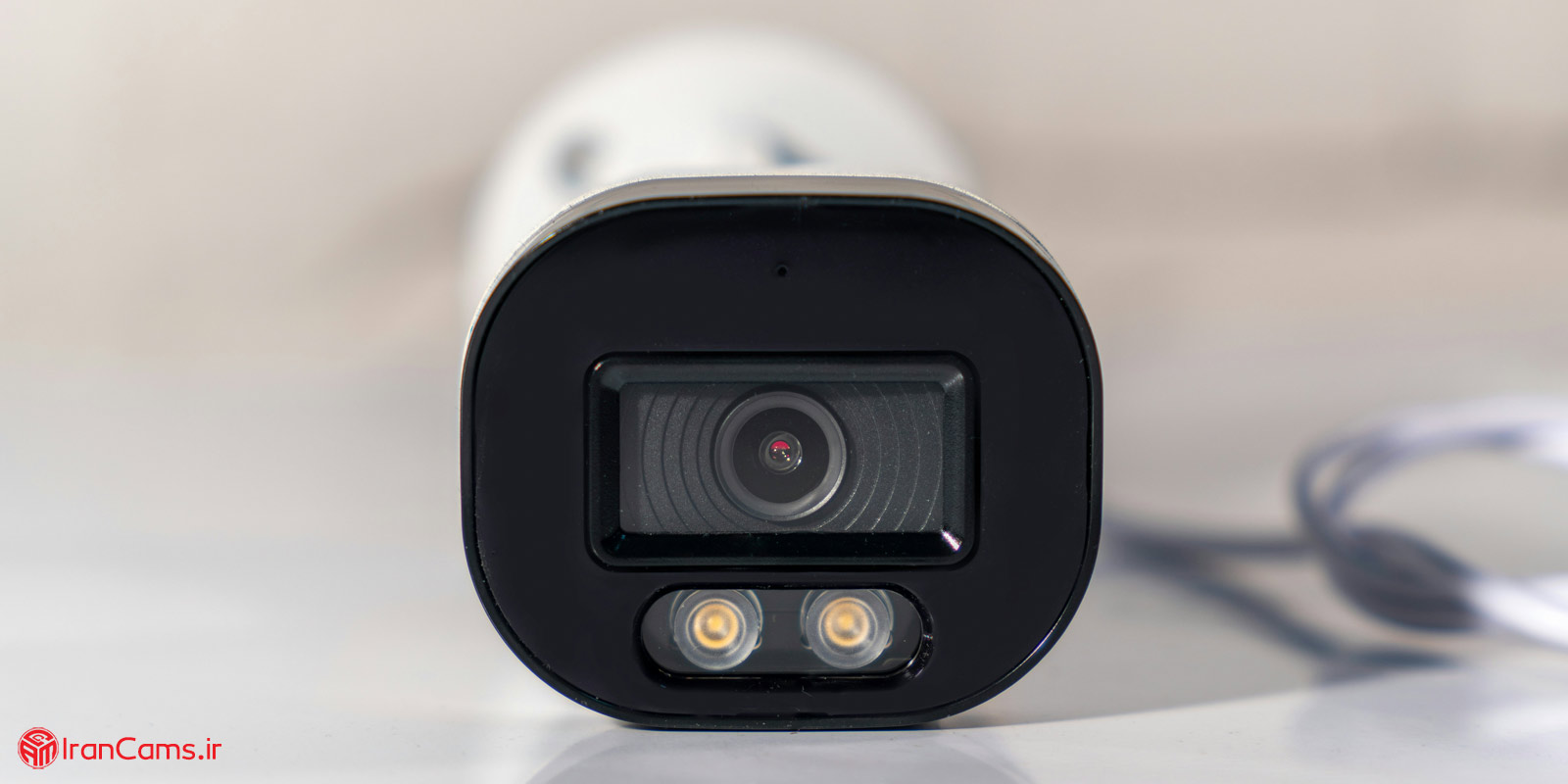

امروزه برندهای معتبری مانند ایرانکمز دوربین هایی مجهز به فناوری های دید در شب رنگی (مانند ColorVu یا Full Color) ارائه می دهند که با استفاده از سنسورهای بسیار حساس به نور و نورافکن های مرئی مکمل روی خود دوربین، تصاویر شب را همانند روز کاملاً رنگی و واضح ثبت می کنند. در صورت استفاده از دوربین های قدیمی، نصب یک پروژکتور ال ای دی مکمل در نزدیکی محیط دوربین، تا حد زیادی کیفیت تصویر شب را بهبود می بخشد.

۲. موقعیت یابی صحیح دوربین و جلوگیری از انعکاس نور

موقعیت نصب دوربین مداربسته باید به گونه ای طراحی شود که از تابش مستقیم نور خورشید، نور چراغ های خیابانی یا پرتوهای پروژکتورها به درون لنز جلوگیری شود. تابش مستقیم نور باعث پدیده “خیرگی” لنز شده و کل تصویر را سفید یا تاریک می کند. همچنین در نصب های بیرونی، دوربین را در پناه سایه بان یا زیر لبه سقف نصب کنید تا قطرات باران و تابش شدید آفتاب مستقیماً روی شیشه لنز ننشیند و مانع شفافیت تصاویر نشود.

بخش پنجم: جدول عیب یابی سریع کیفیت تصویر (Troubleshooting)

در جدول زیر، متداول ترین مشکلات کیفی تصاویر دوربین های مداربسته به همراه علت ریشه ای و راهکار عملی رفع آن ها گردآوری شده است:

مشکل کیفی تصویر	علت احتمالی	راهکار سریع رفع مشکل
تصویر تار و بدون وضوح در روز	آلودگی لنز یا تنظیم نبودن فوکوس	تمیز کردن اصولی لنز با دستمال مایکروفایبر و تنظیم مجدد پیچ فوکوس
خطوط موجی متحرک یا نویز شطرنجی	افت ولتاژ آداپتور یا تداخل کابل تصویر با کابل برق	تعویض آداپتور با نمونه آمپر بالا و شیلددار کردن مسیر کابل تصویر
تصویر سیاه و سفید یا بسیار کدر در شب	ضعف دید در شب مادون قرمز یا گرد و غبار روی لنز	استفاده از پروژکتور مکمل مادون قرمز یا ارتقا به دوربین های دید در شب رنگی
تصویر روی موبایل شطرنجی و بی کیفیت است	فعال بودن پیش فرض جریان فرعی (Sub Stream)	تغییر تنظیمات نمایش در اپلیکیشن گوشی از حالت SD به حالت HD/Clear
تصویر در زاویه خاص کاملاً سفید و ناخواناست	انعکاس شدید نور خورشید یا چراغ (ضد نور)	فعال سازی قابلیت WDR در تنظیمات دستگاه و اصلاح زاویه فیزیکی دوربین

بخش ششم: ارتقای سیستم های نظارتی فرسوده

در نهایت، اگر با سیستم های نظارتی قدیمی آنالوگ کار می کنید، ممکن است به دنبال راهکاری برای افزایش کیفیت تصویر دوربین مداربسته قدیمی باشید بدون اینکه هزینه هنگفتی برای تعویض کل سیستم بپردازید. در این شرایط، چند ترفند فنی می تواند به شما کمک کند. ابتدا، فیش های BNC قدیمی و اکسید شده را با فیش های جدید و مرغوب تعویض کنید، زیرا اتصالات فرسوده سیگنال را به شدت تضعیف می کنند.

ترفند بعدی، تعویض دستگاه ضبط قدیمی با یک DVR مدرن چندمنظوره (XVR) است که از تکنولوژی های فشرده سازی جدید پشتیبانی می کند. دستگاه های جدید حتی دوربین های آنالوگ قدیمی را با الگوریتم های پیشرفته پردازش تصویر بازسازی کرده و نویزهای آن ها را کاهش می دهند. با این حال، برای دسترسی به کیفیت های رزولوشن بالا و پلاک خوانی دقیق، مهاجرت به سیستم های تحت شبکه با مشاوره تخصصی از مجموعه های معتبری نظیر ایرانکمز، مطمئن ترین سرمایه گذاری برای امنیت پایدار خواهد بود.

سوالات متداول

چرا کیفیت تصویر دوربین مداربسته من در طول روز عالی است اما در شب کاملاً تار و شطرنجی می شود؟

این مشکل به دلیل کمبود نور محیط، فعال شدن نویز دیجیتالی سنسور برای روشن کردن تصویر و بازتاب نور مادون قرمز روی ذرات گرد و غبار یا شیشه لنز رخ می دهد. تمیز کردن لنز و بهینه سازی نور محیط راهکار آن است.

آیا استفاده از کابل های طولانی می تواند باعث افت کیفیت و وضوح تصویر دوربین های تحت شبکه (IP) شود؟

بله، در مسافت های بالای ۱۰۰ متر، کابل کشی غیراصولی با کابل های نامرغوب شبکه باعث افت شدید سیگنال، از دست رفتن بسته های داده و در نتیجه افت شدید فریم یا قطع کامل تصویر دوربین مداربسته می شود.

چگونه می توانیم بدون تعویض دوربین های قدیمی و آنالوگ، وضوح تصویر آن ها را تا حدودی ارتقا دهیم؟

با تعویض فیش های فرسوده BNC، استفاده از آداپتورهای مجزا و باکیفیت برای هر دوربین، تمیزکاری فیزیکی لنز و بهینه سازی تنظیمات کنتراست و DNR در دستگاه ضبط جدید می توانید وضوح آن ها را بهبود بخشید.

تفاوت اصلی بین نویزهای خطی (موجی) با نویزهای نقطه ای (برفی) در تصویر دوربین چیست و هر کدام چطور رفع می شوند؟

نویزهای خطی ناشی از نوسانات ولتاژ آداپتور و تداخل کابل برق با کابل تصویر هستند که با تعویض منبع تغذیه رفع می شوند. نویزهای نقطه ای ناشی از کمبود نور محیط در شب هستند و با افزایش نور یا قابلیت DNR برطرف می گردند.

تنظیمات Bitrate در دستگاه ضبط چه تاثیری روی شفافیت جزئیات تصویر دوربین دارد؟

نرخ بیت (Bitrate) حجم داده های پردازش شده در هر ثانیه را تعیین می کند. مقادیر بالاتر بیت ریت باعث ثبت جزئیات دقیق تر، کاهش شطرنجی شدن تصاویر در هنگام حرکت سریع اجسام و شفافیت بیشتر خروجی ویدئو می شود.
